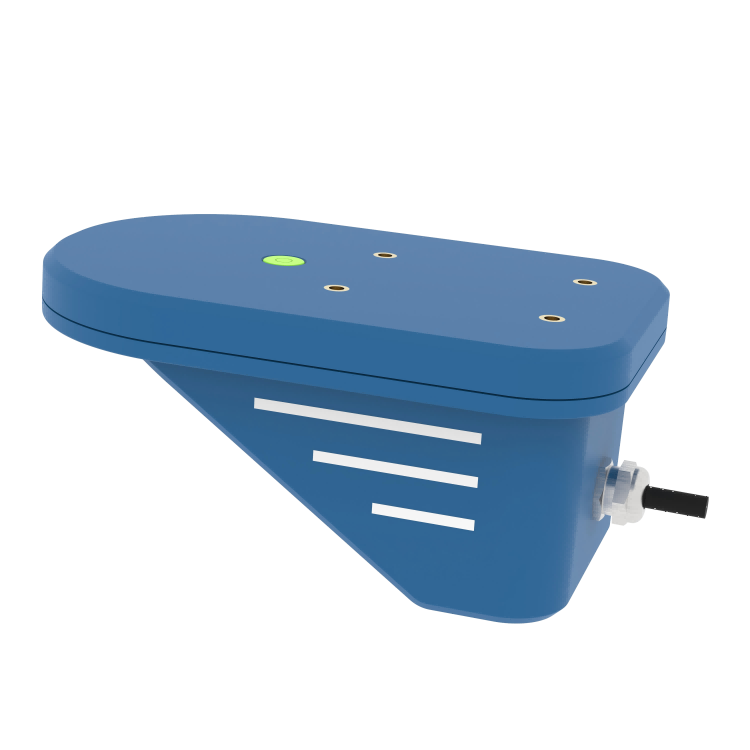

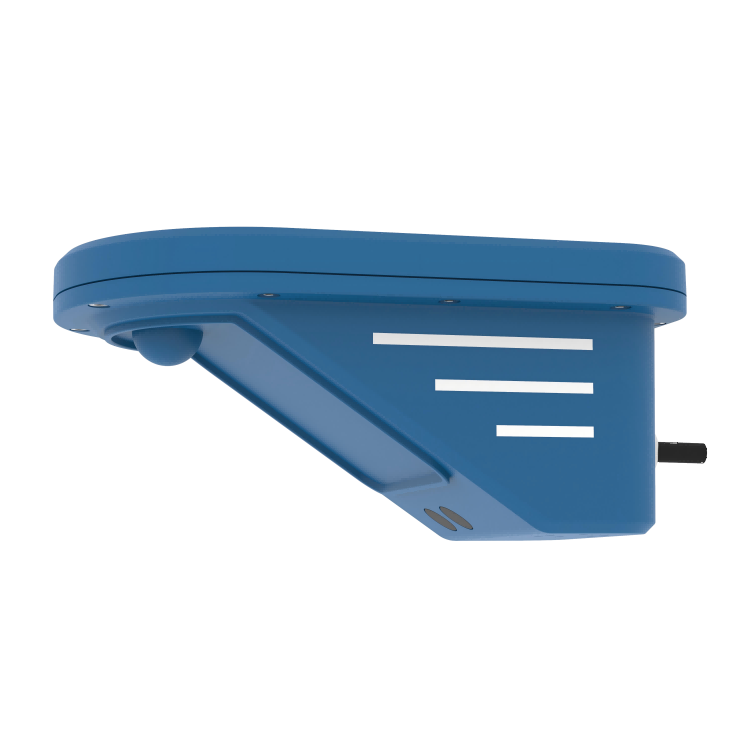

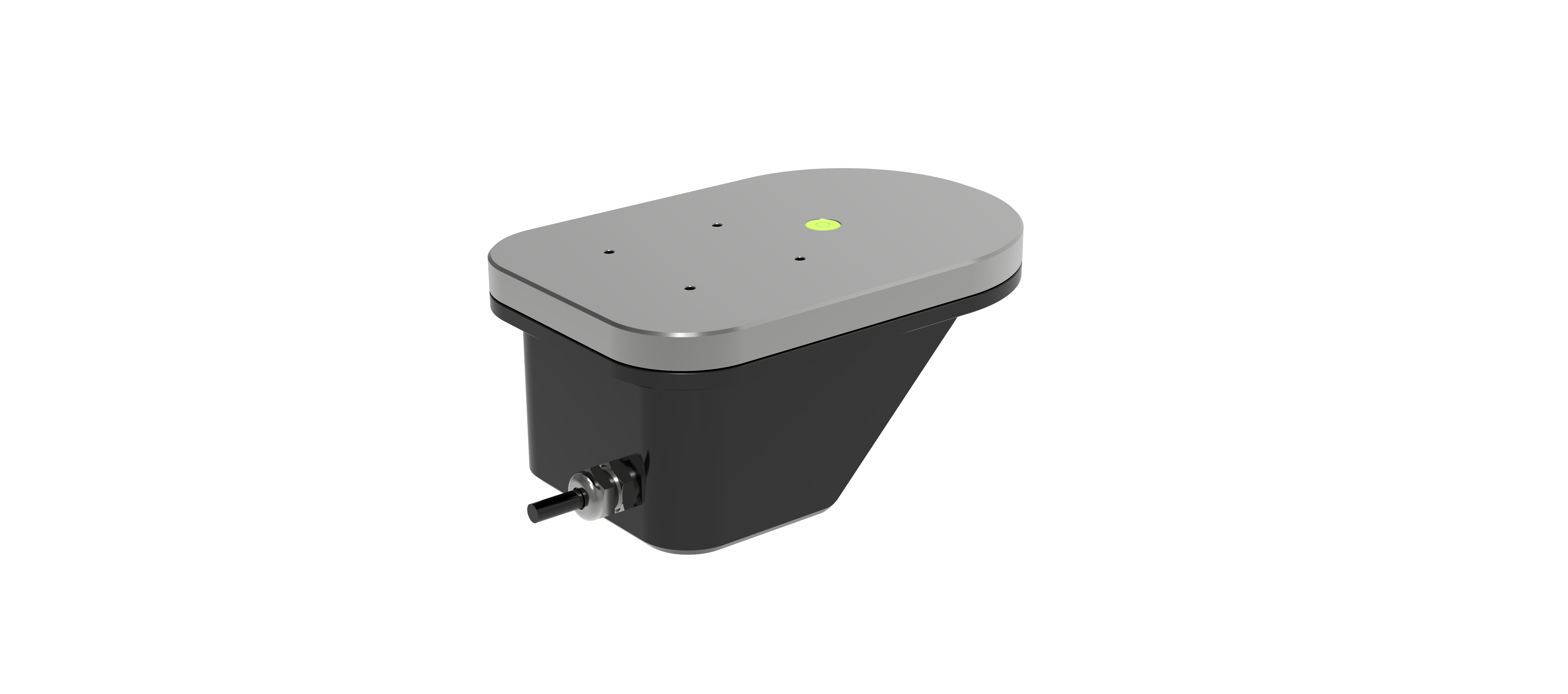

RD-600s-P
复合式地下管网流量计

RD-600s-P 复合式地下管网流量计是一款集雷达与超声波于一体的地下管网流量监测的超小体积、非接触式流量测量设备。
设备支持各种水位情况的流量测量，包括非满管和满管。

尺寸（mm）：175*115*79
雷达测速范围（m）：±0.03~±5m/s
超声测速范围（m）：±0.02~ ±5m/s

资料下载

产品简介产品特点技术参数安装方式应用领域应用场景

产品简介
—

深圳市华聚科学仪器有限公司自主研发的RD-600s-P 复合式地下管网流量计是一款集雷达与超声波于一体的地下管网流量监测的超小体积、非接触式流量测量设备。

设备支持各种水位情况的流量测量，包括非满管和满管。非满管时分别使用 24GHz和60GHz 微波进行流速、水位测量，根据内置的软件模型及算法，换算断面流量和累计流量；高水位或满管时自动切换，采用高精度压力式水位传感器和2MHz超声波多普勒测量水位以及流速，计算断面流量和累计流量。此复合式地下管网流量计测量结果不受环境温度、气压、水面水汽、水中污染物及沉淀物的影响。

华聚科仪RD-600s-P 突出特点是体积小巧、功耗低，防水防腐蚀，安装简单，维护工作量少，结合了接触式和非接触式测量；可以通过电池组供电，特别适合地下管网这种环境比较恶劣的应用场景。

产品特点
—

小型化机身：专为地下管网流量监测设计；

全场景覆盖：采用雷达+超声+压力传感器融合，满足地下管网非满管、满管及溢井全场景流量测量；

维护简单：采用非接触式测量，不受水中垃圾、泥沙、漂浮物等影响，故障率低，维护工作量少；

测量数据准确全面：适用各种管网流量测量要求，可以输出流速、水位、流量的准确实时测量数据；

参数设置简单，适应断面类型多：参数可通过手机APP蓝牙无线配置，无需电脑连接。可用于矩形、圆形、U 型等多种断面；

低功耗：可以使用太阳能或电池组供电，方便安装，维护量小；

IP68 防水等级。

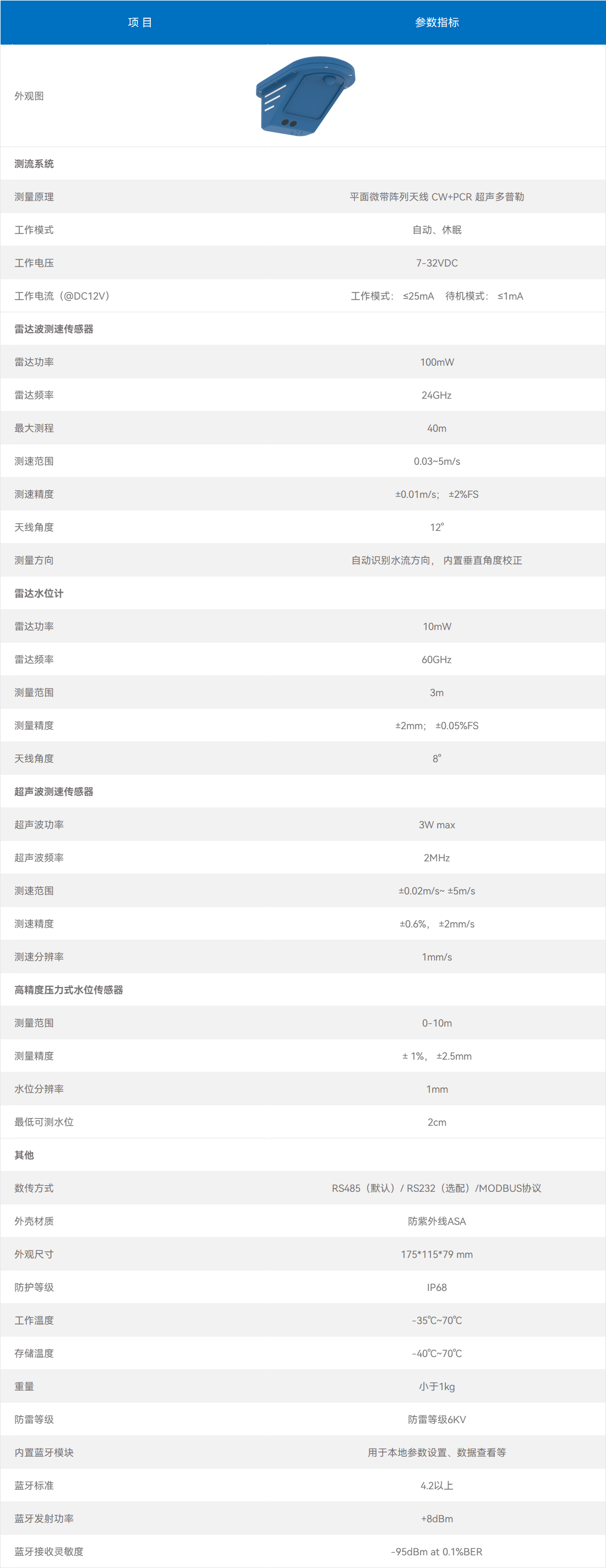

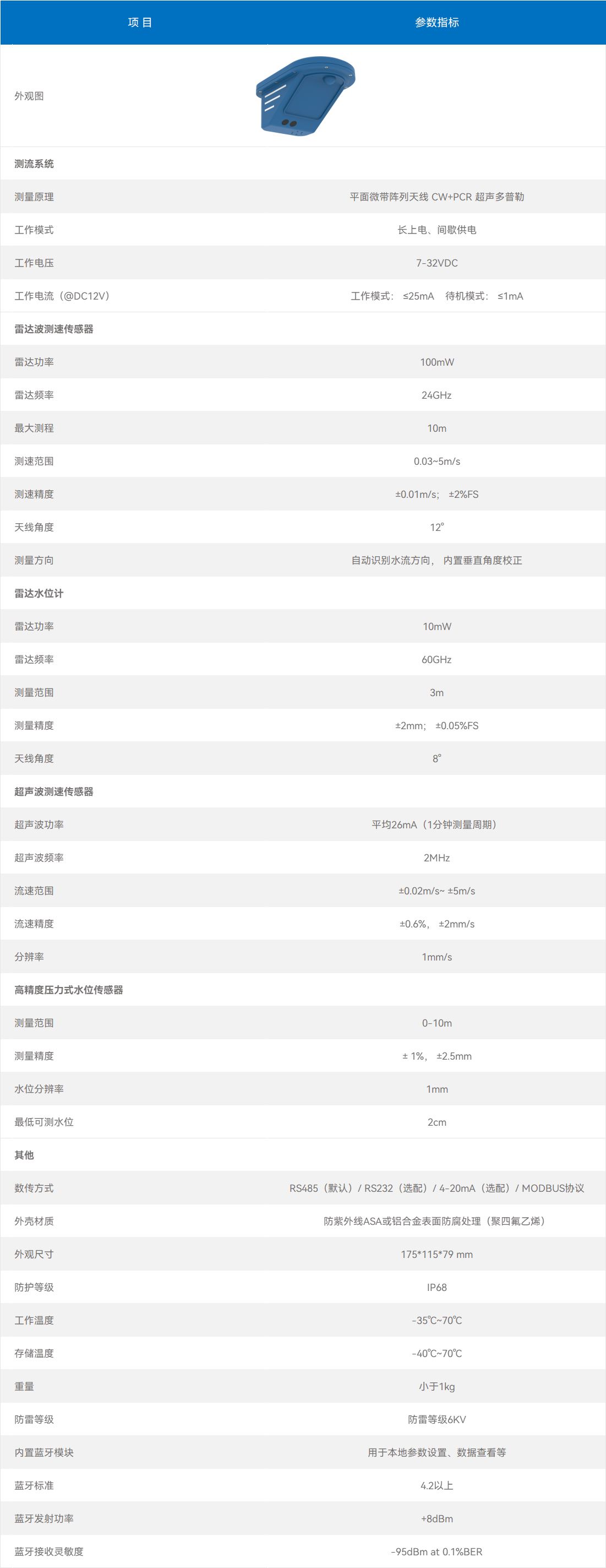

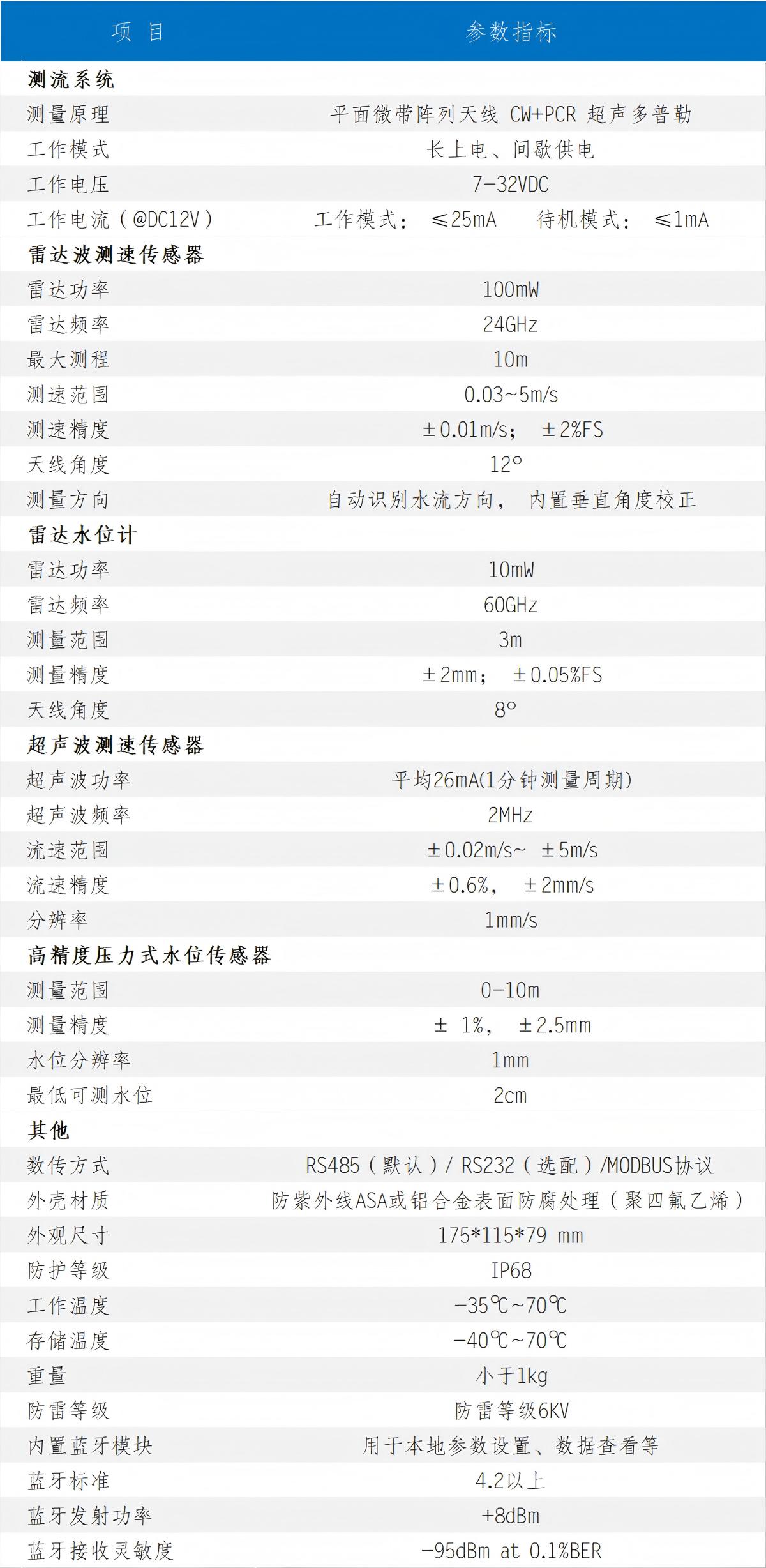

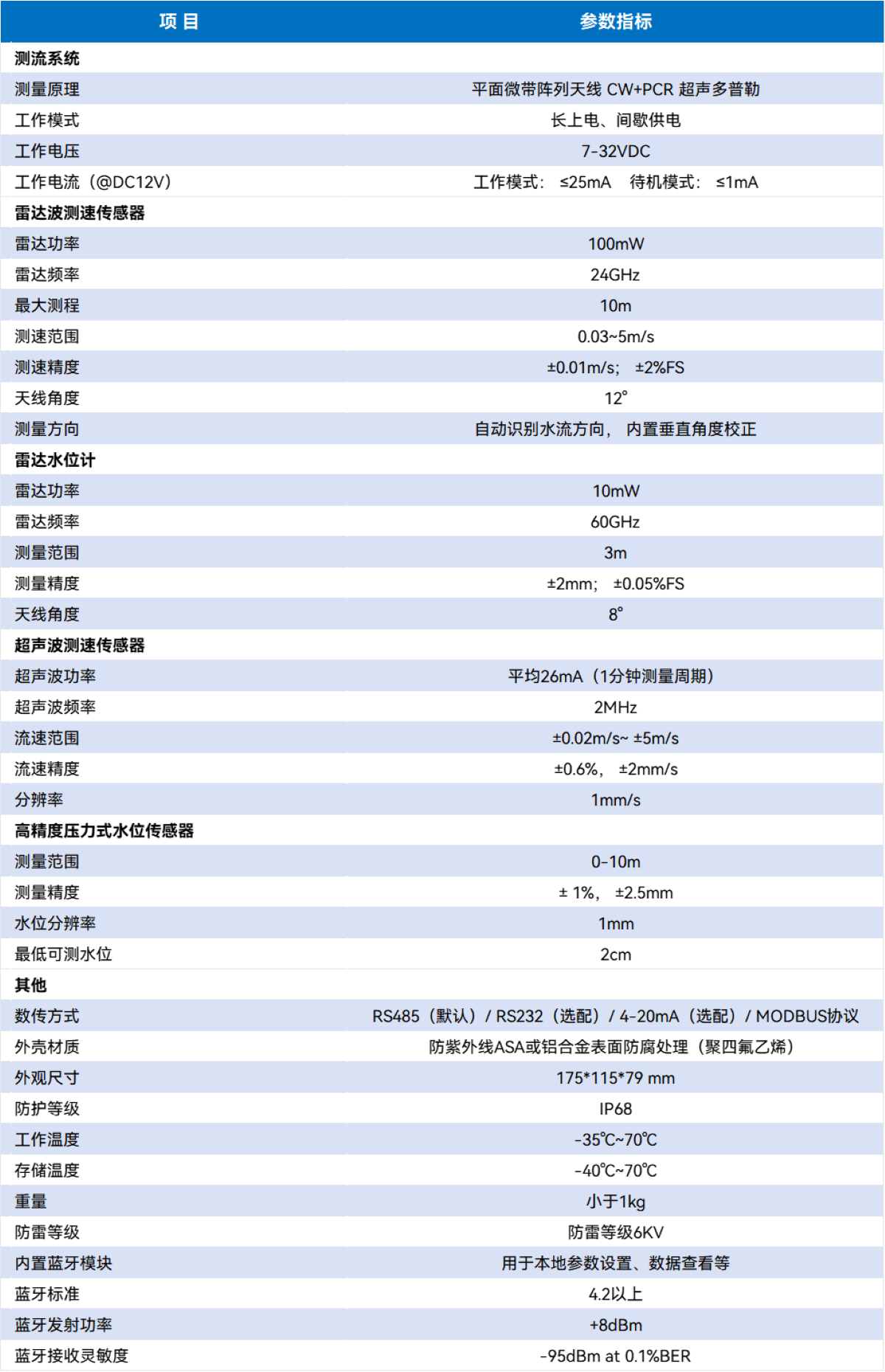

技术参数
—

复合式RD-600s-P

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

安装方式
—

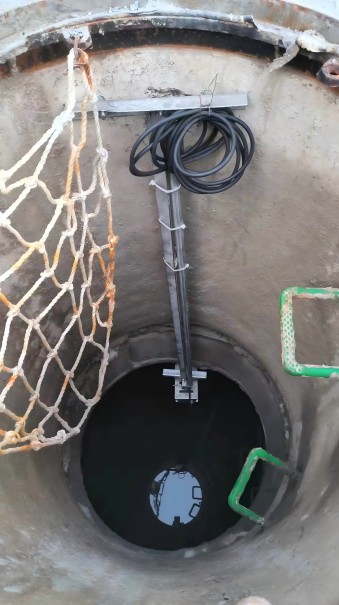

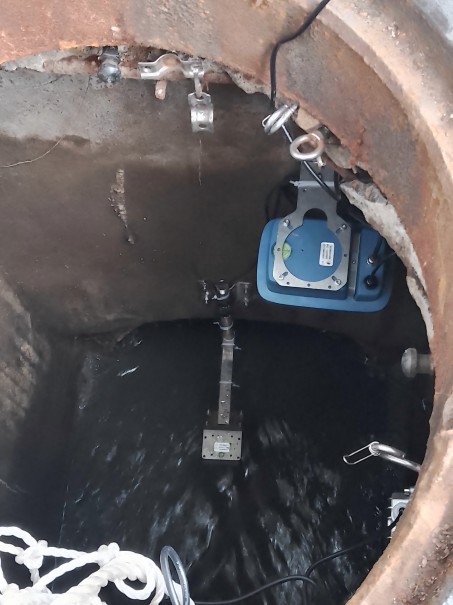

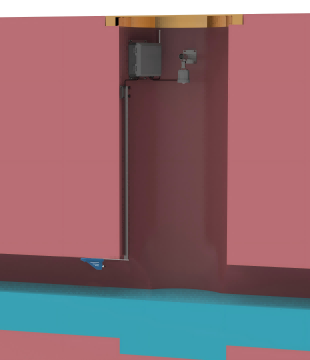

典型场景安装

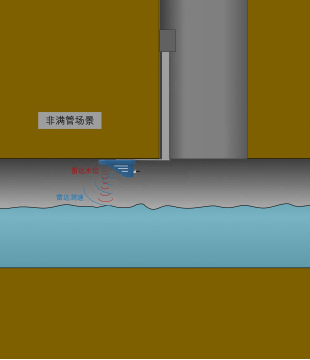

非满管场景安装

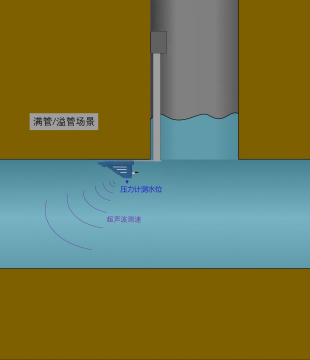

满管场景安装

应用领域
—

地下管网、排污口、箱涵等流速、水位及流量测量；

辅助水处理作业，如城市供水、废水排口监测；

其他近距离渠道流量计算、入水排水流量监测等。

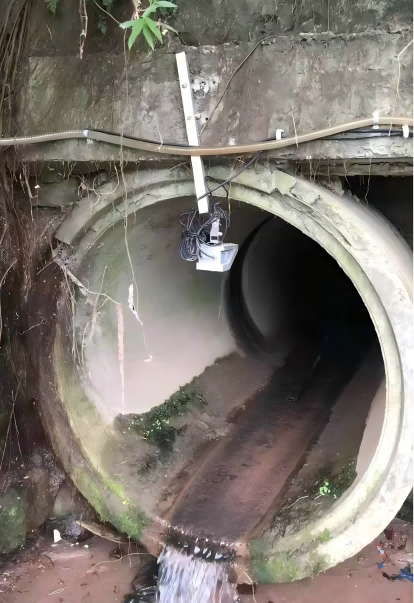

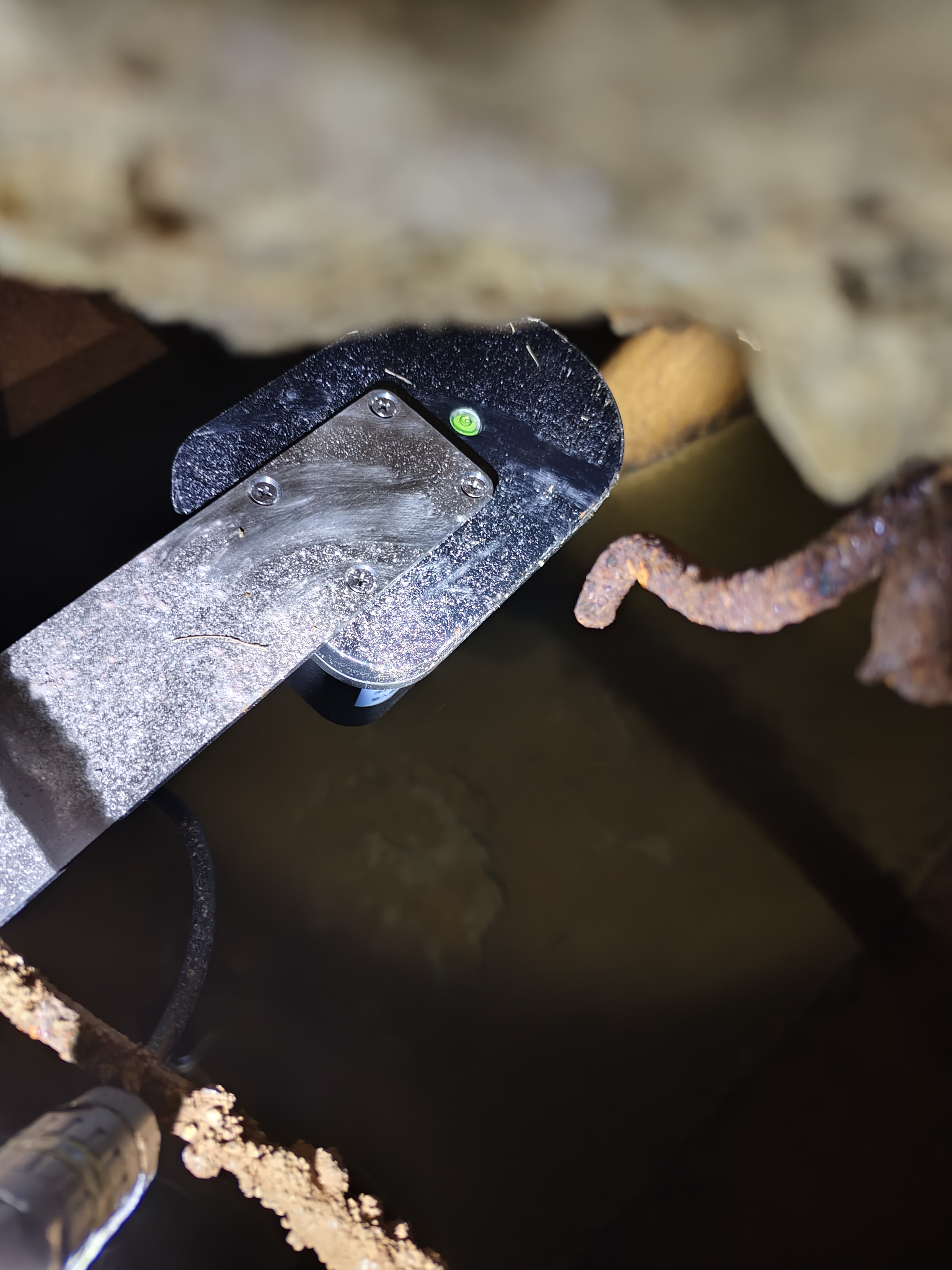

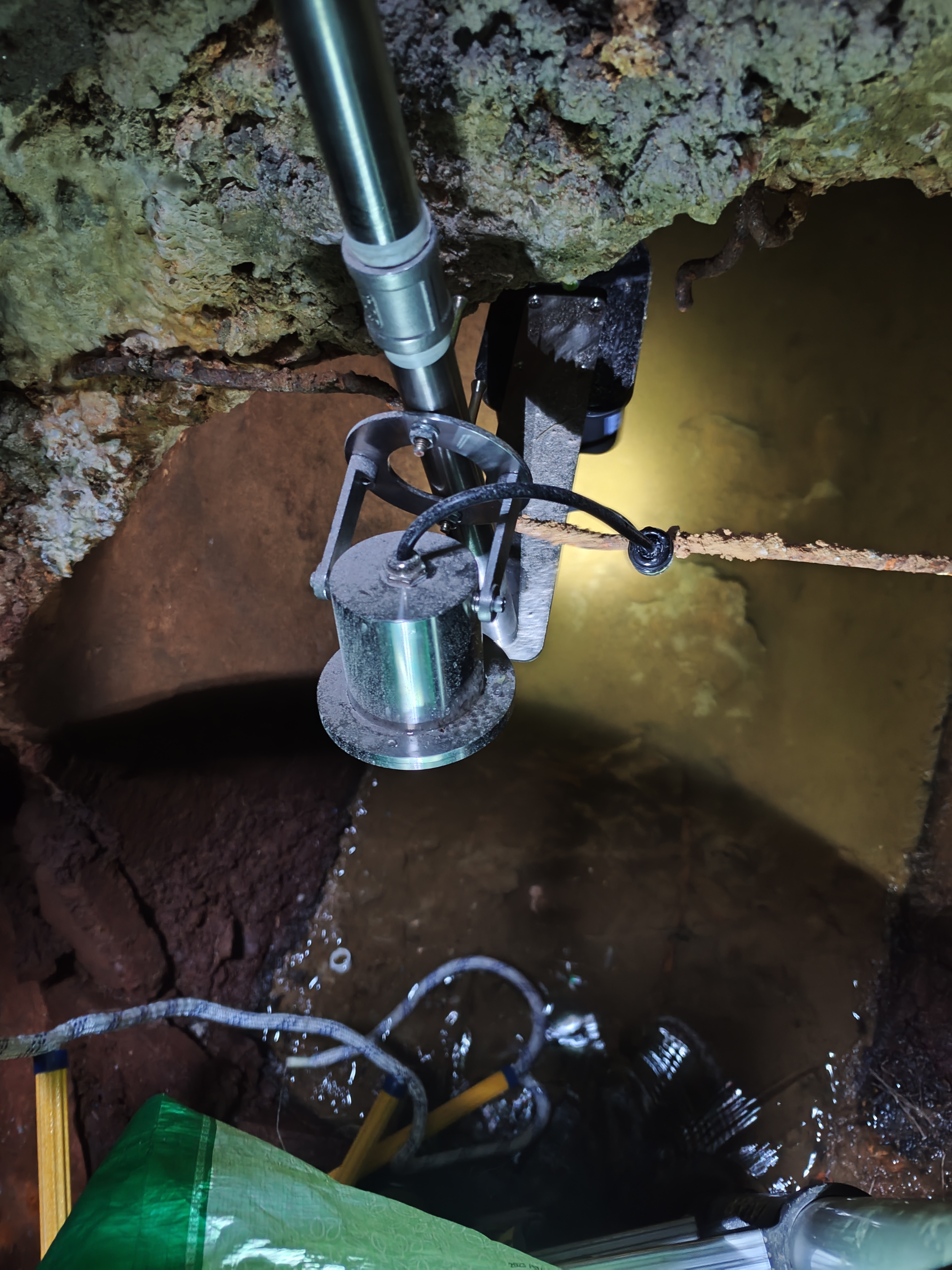

应用场景
—
