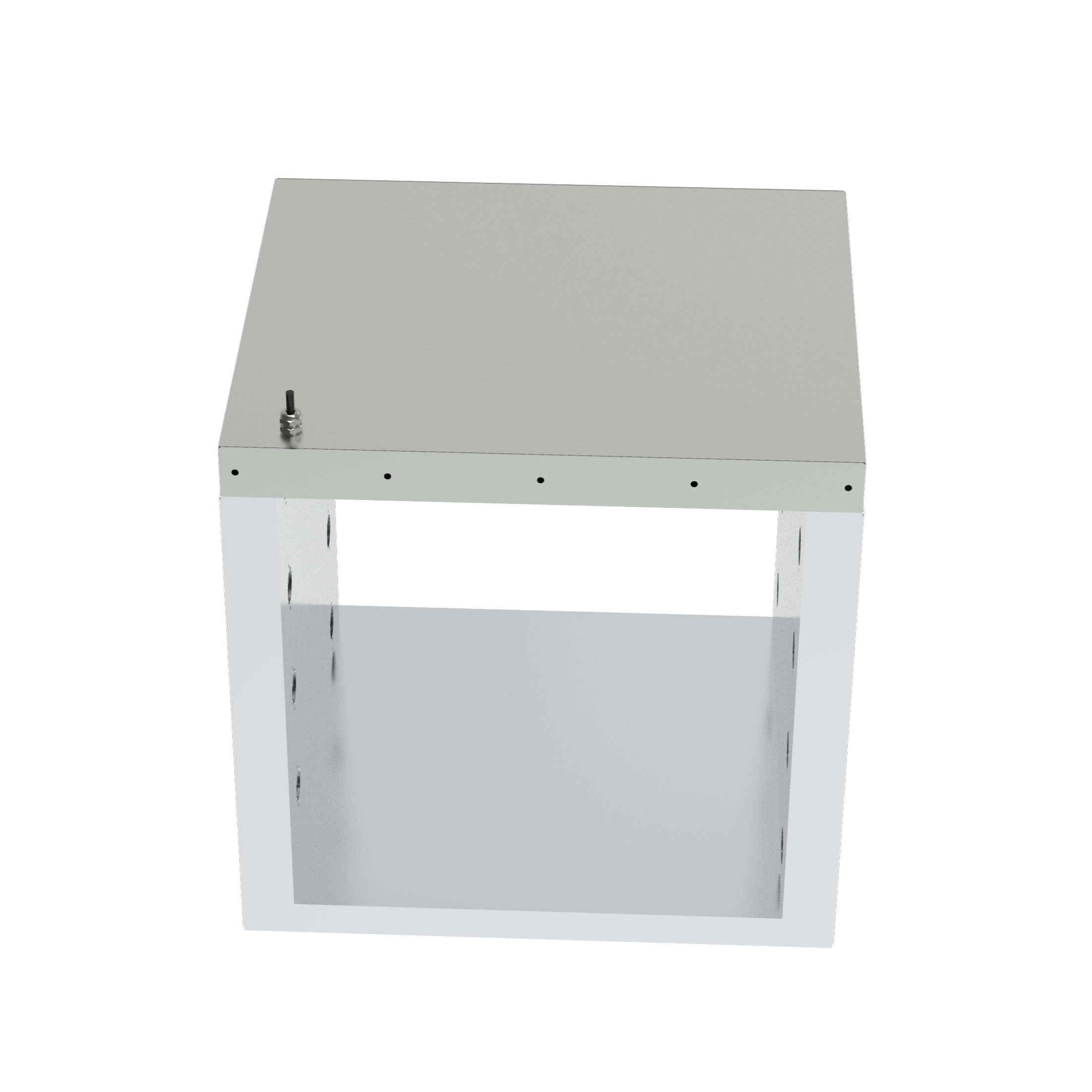

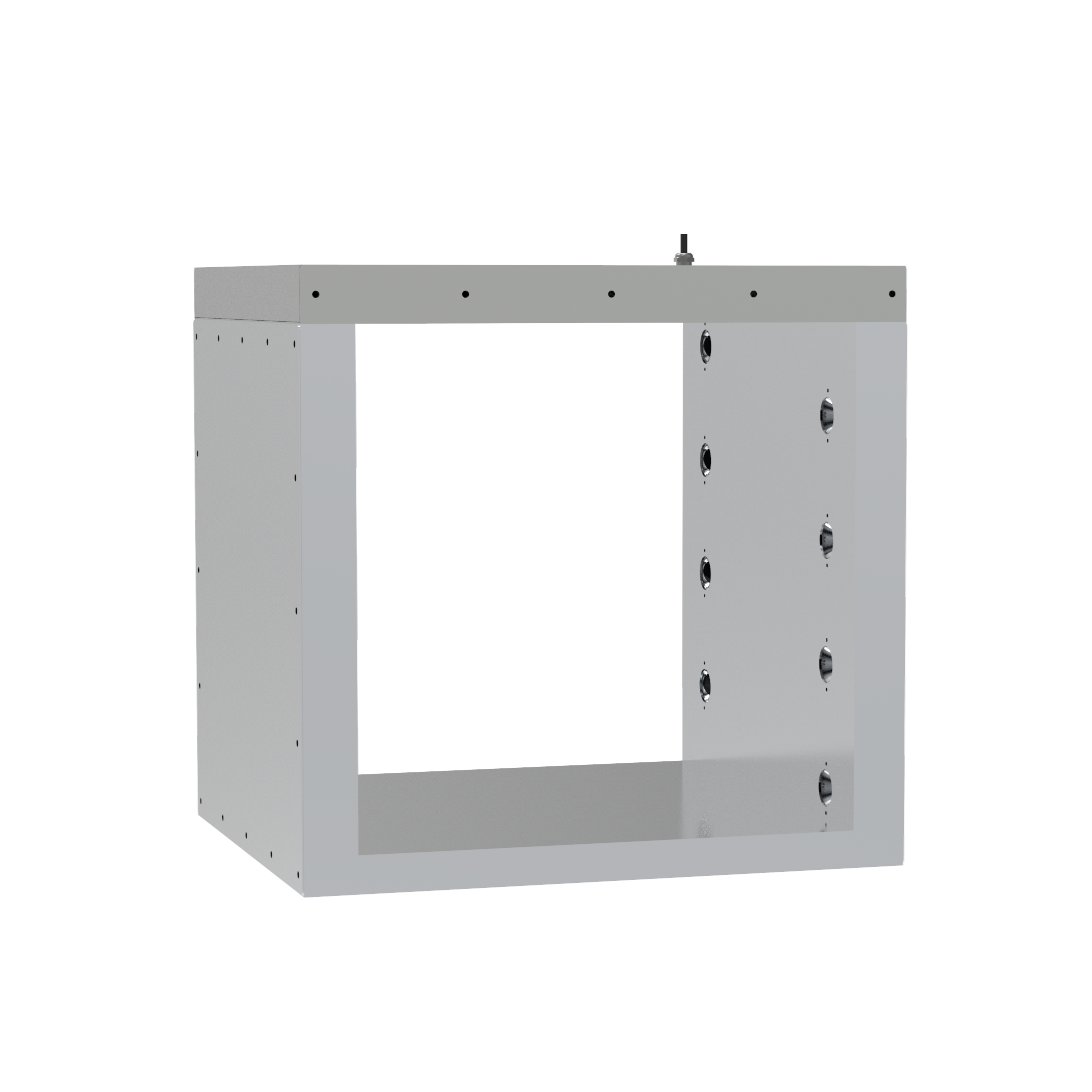

HJ-UT-A系列
超声波时差法明渠流量计

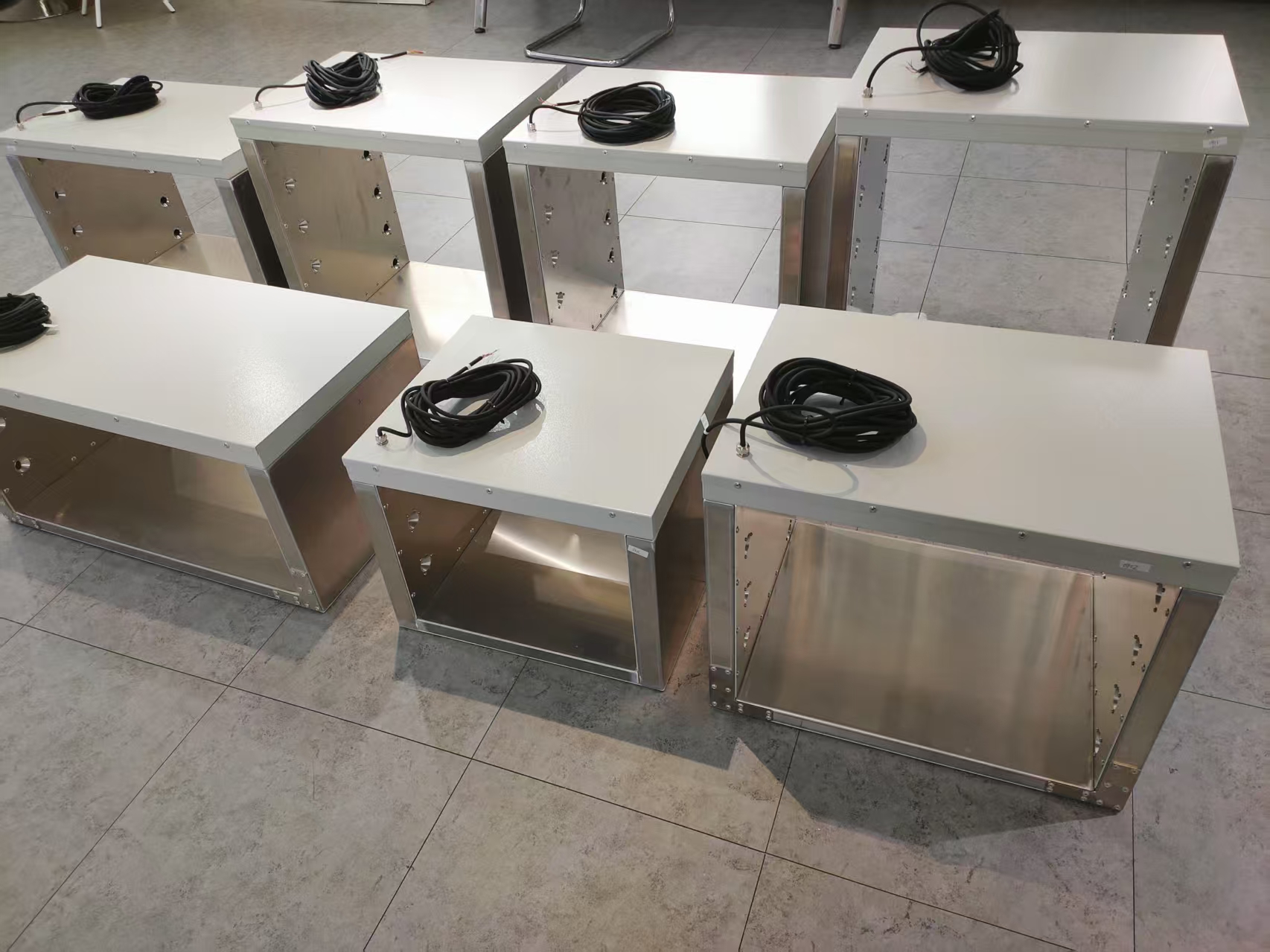

HJ-UT-A 系列超声波时差法明渠流量计，是由深圳华聚公司自主设计开发的一款高性能超声波流量计。该流量计基于时差法测量原理，采用箱式结构，适用于水利、灌区、明渠的精确测流。

尺寸（mm）：可选，可定制
测流范围（m）：±0.01 m/s ~ ±5m/s
液位范围（mm)：0-400mm~1200mm

资料下载

产品简介产品特点技术参数安装方式应用领域应用场景

产品简介
—

HJ-UT-A 系列超声波时差法明渠流量计，是由深圳华聚公司自主设计开发的一款高性能超声波流量计。该流量计基于时差法测量原理，采用箱式结构，适用于水利、灌区、明渠的精确测流。

产品包含超声测流单元、雷达液位单元、电子水尺，通过分层速度和液位数据，准确测量水流量。产品还可非常方便的连接RTU、锂电池、太阳能充电器等设备，实现水位、流量数据的存储和实时上传。产品测量精度高，可靠性高，维护简单。

产品特点
—

测量范围宽：可测量 ±0.01m/s-±5m/s 的范围；

设备维护简单：可支持远程状态检测，设备升级，故障诊断；

导流设计：设备选配导流板，使水流更顺畅，不易挂异物；

稳定性高：集成数据处理算法，水流流态，杂质对结果无影响；

工业级可靠性：关键部件采用高性能，高可靠性工业器件，使用寿命长；

扩展性强：连接RTU和锂电池，太阳能充电器，可方便供电，数据实时上传；

测量精确：低噪声测量电路搭配数据算法，实体温度检测及补偿，测量全范围误差满足标准要求。

技术参数
—

A型测箱

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

安装方式
—

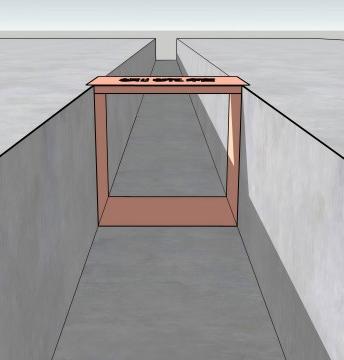

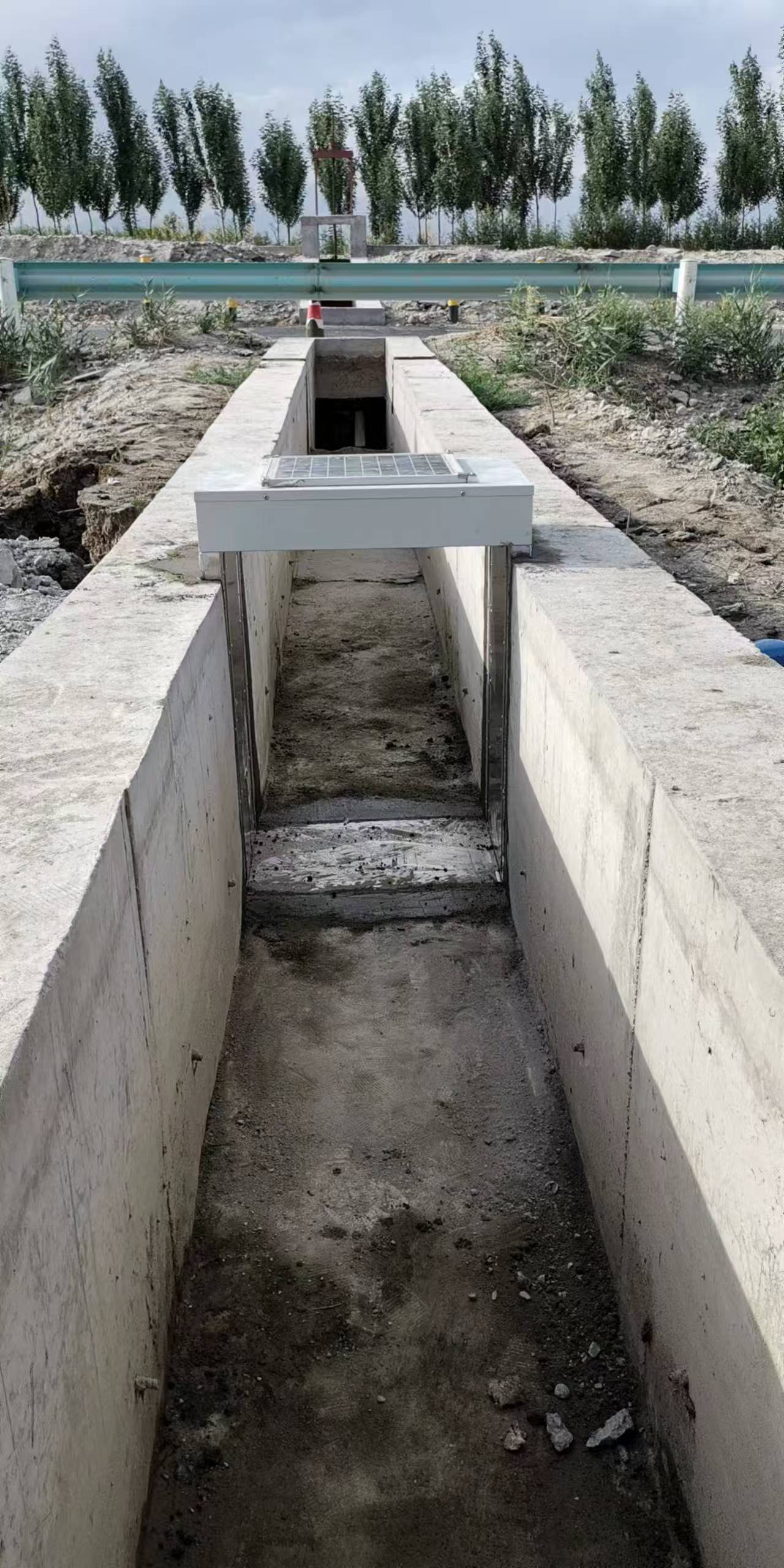

渠道安装

应用领域
—

水利，农业，灌区等的明渠，闸口流量测量监测；

2.城市排水的流量测量监测。

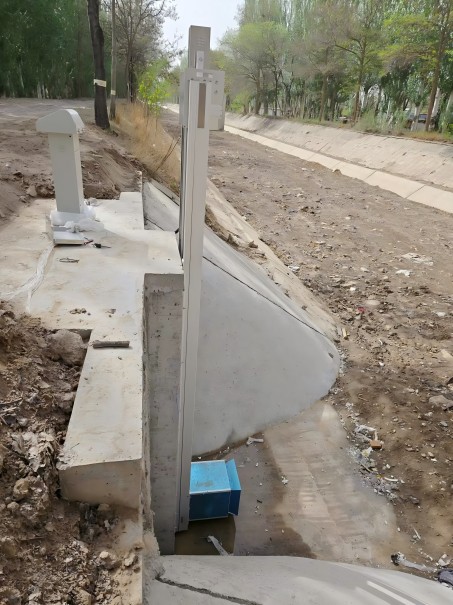

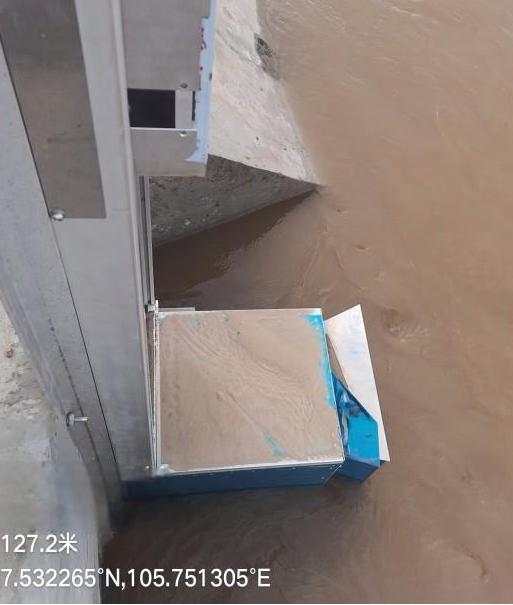

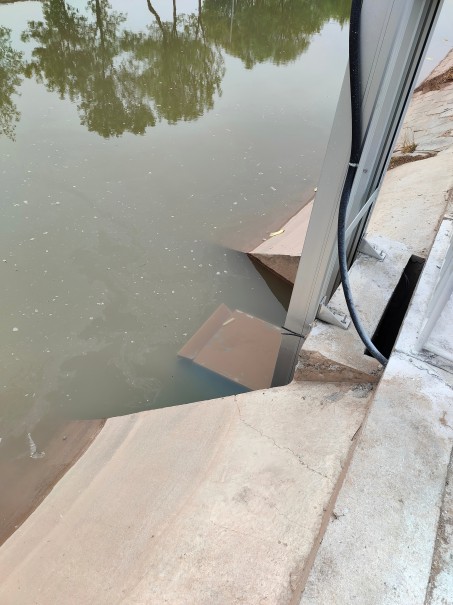

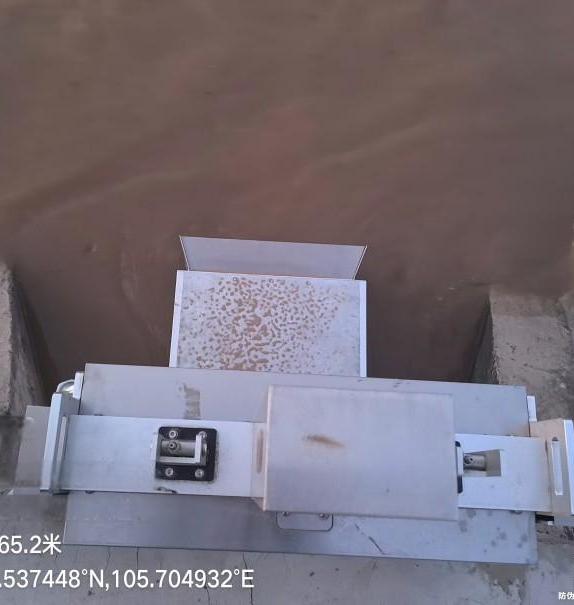

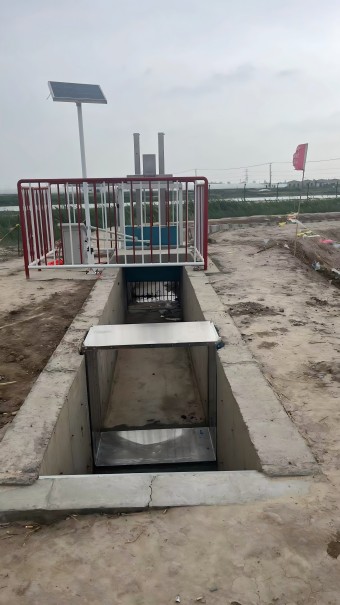

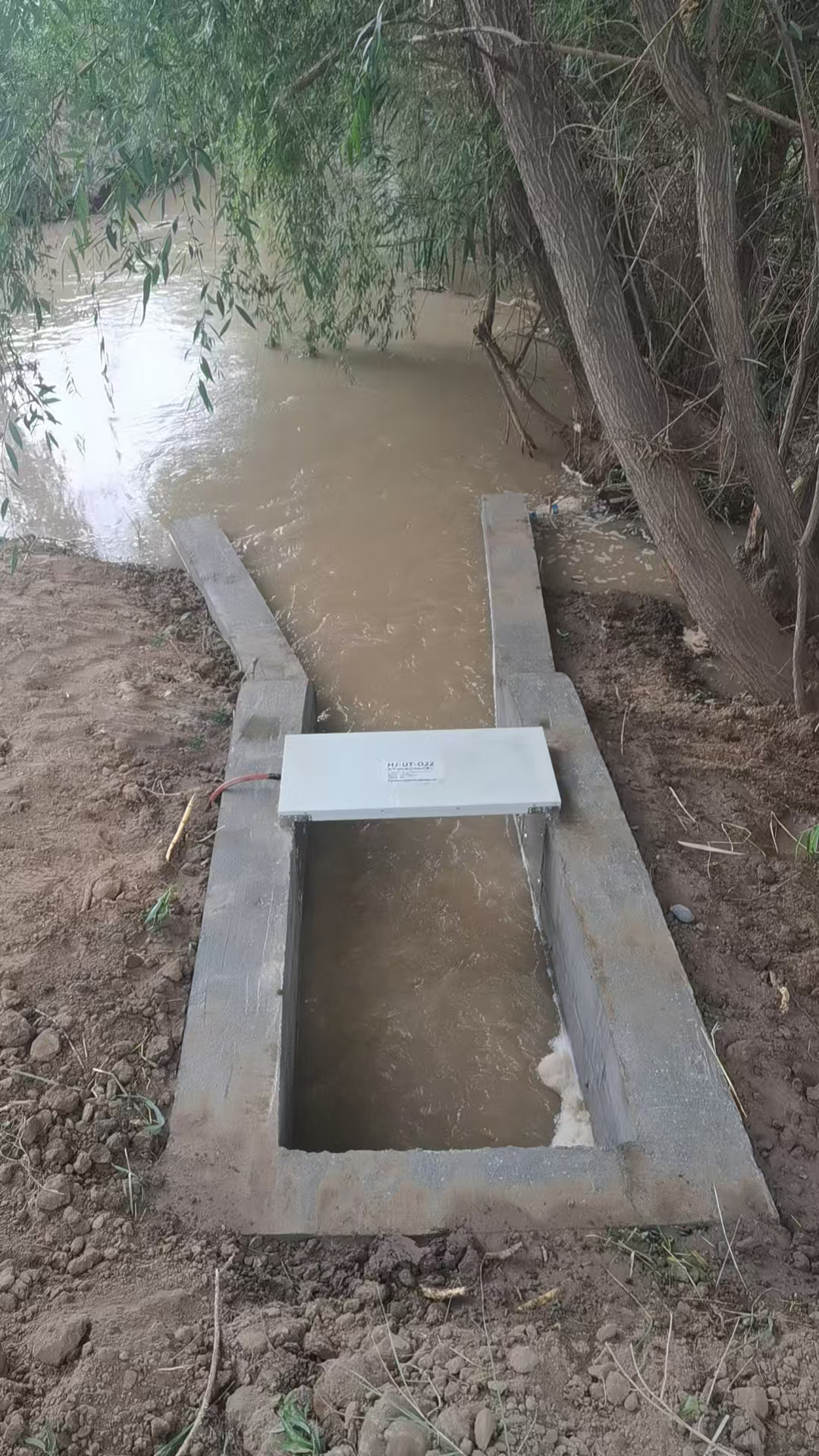

应用场景
—
