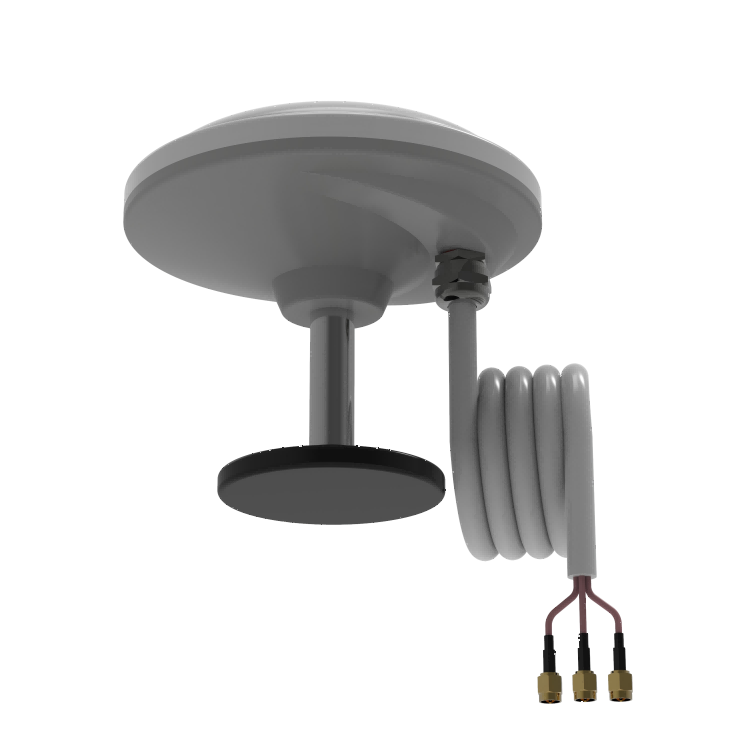

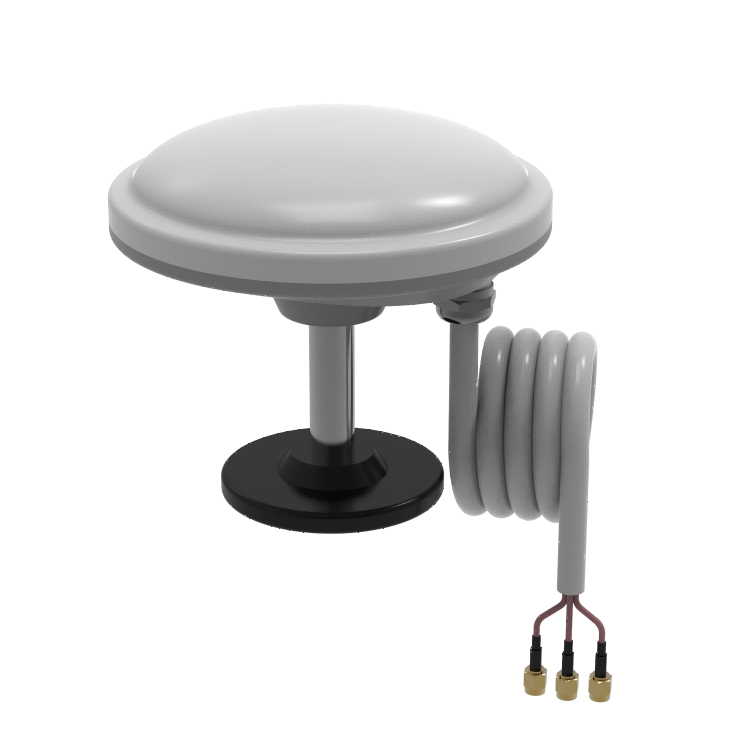

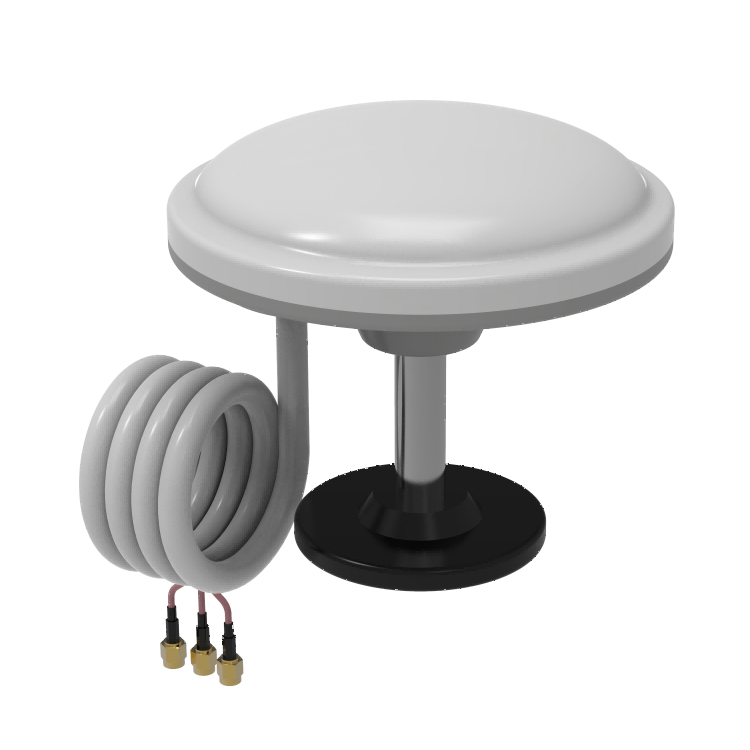

HRG-100数传终端

HRG-100北斗数传终端是一款支持北斗三号RDSS短报文通信，支持GNSS定位功能的数传设备。内部集成北斗RDSS天线、射频、基带以及主控等功能单元，可实现独立位置报告，北斗短报文通信功能。

信号类型：频率范围2491.75±8.16MHz
信号捕获灵敏度：-137dBm
发射信号类型：发射 Lf0、Lf1、~Lf2 入站信号频率范围: 1610 1624MHz

资料下载

产品简介产品特点技术参数应用领域应用场景

产品简介
—

深圳市华聚科学仪器有限公司的HRG-100北斗数传终端是一款支持北斗三号RDSS短报文通信，支持GNSS定位功能的数传设备。内部集成北斗RDSS天线、射频、基带以及主控等功能单元，可实现独立位置报告，北斗短报文通信功能。

产品特点
—

具备处理北斗区域短报文信号功能；

内置高精度多星定位模块，内置低噪声放大器，提高接收灵敏度；

单条报文最多可发送1000个汉字(由北斗卡等级控制)，最短1分钟发送一次报文；

支持低功耗蓝牙参数配置；

低功耗设计，满足太阳能供电场景；

内置天线，安装方便，可直接使用；

支架固定，防护等级达IP67。

技术参数
—

官网产品技术参数--雷达_北斗(尺寸)

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

应用领域
—

水文水利

海洋林牧业消防等

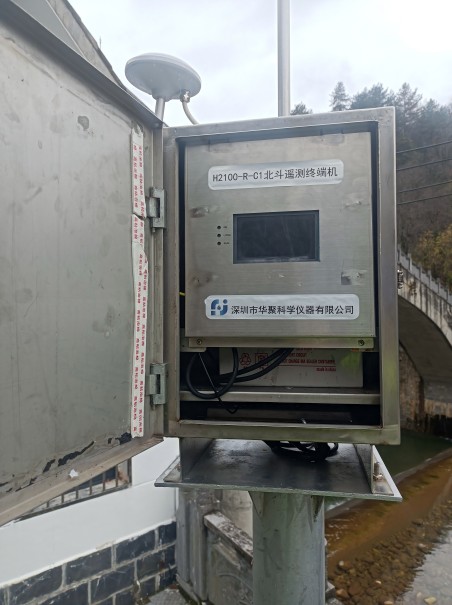

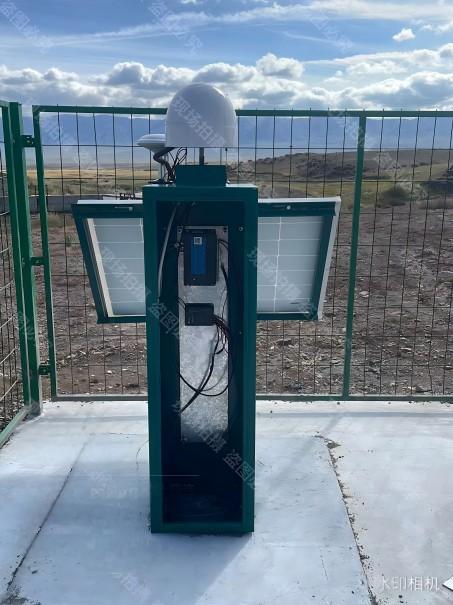

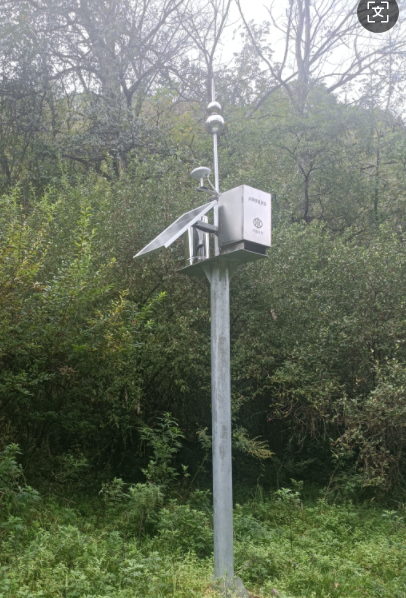

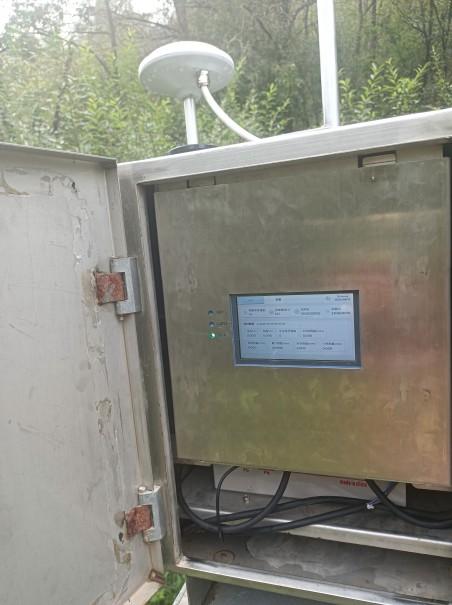

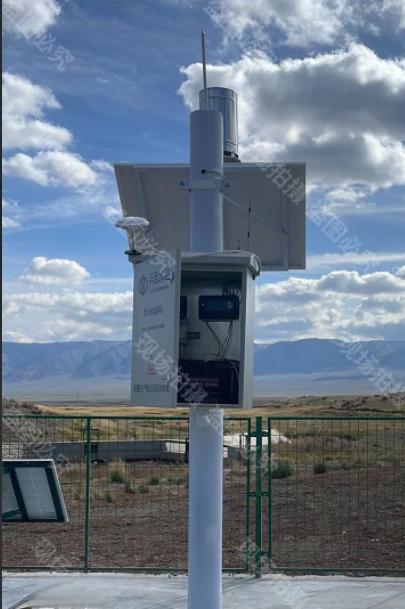

应用场景
—
