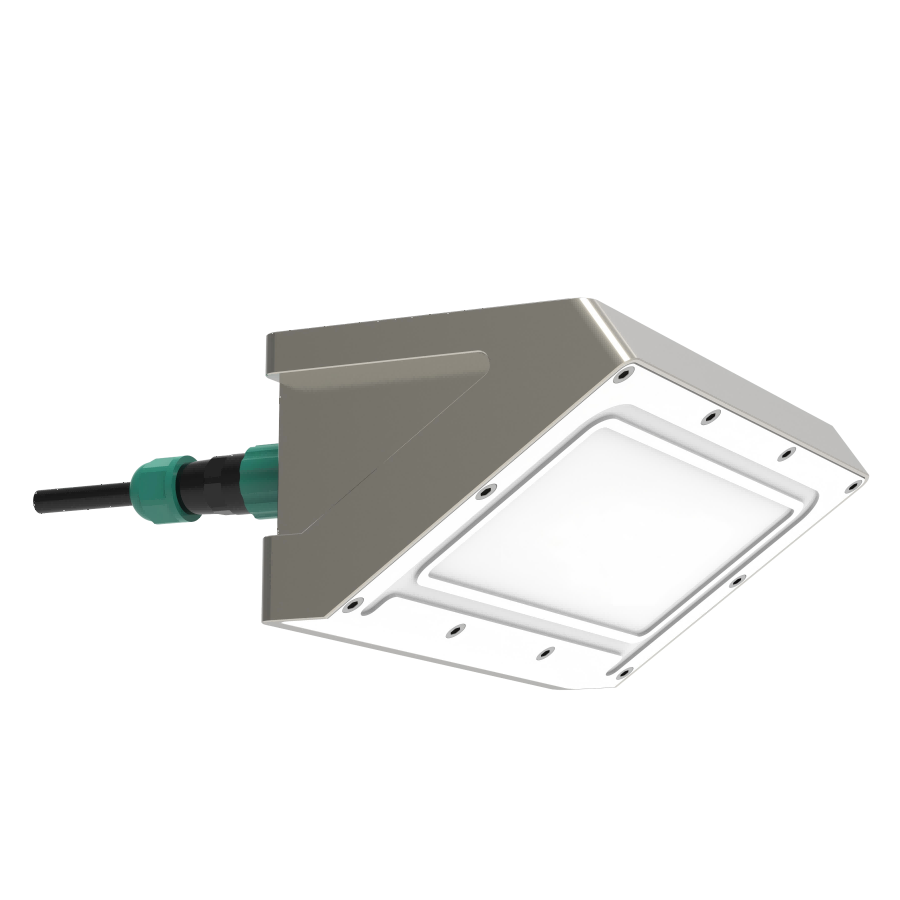

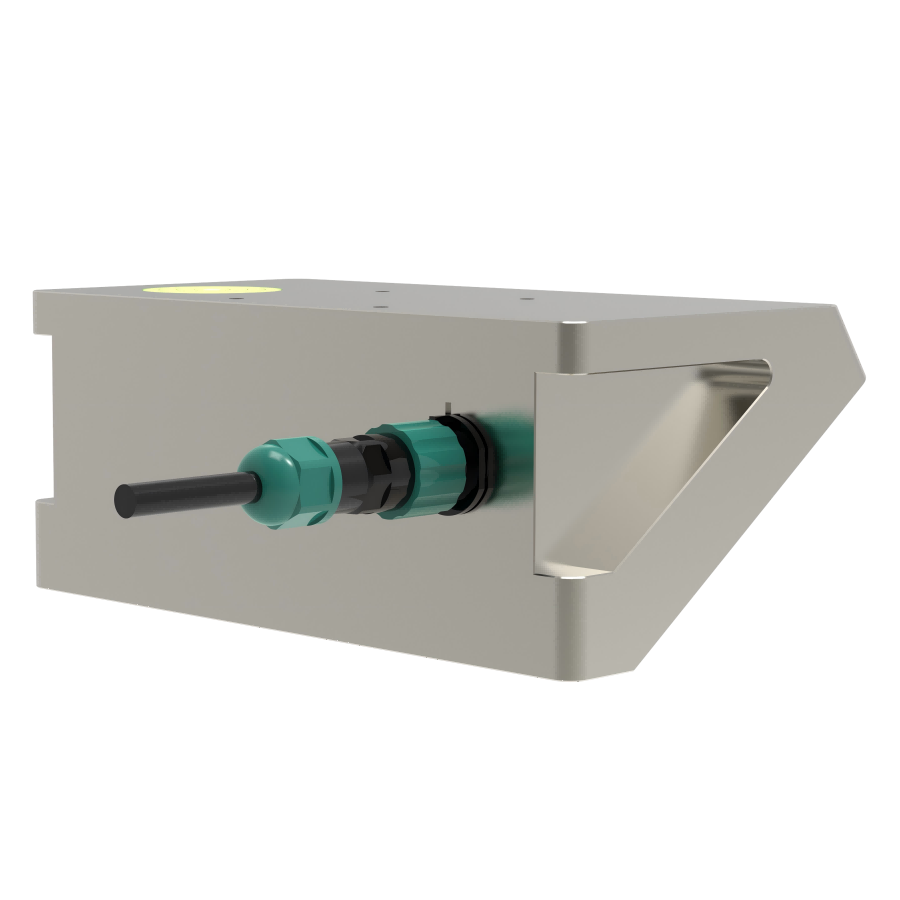

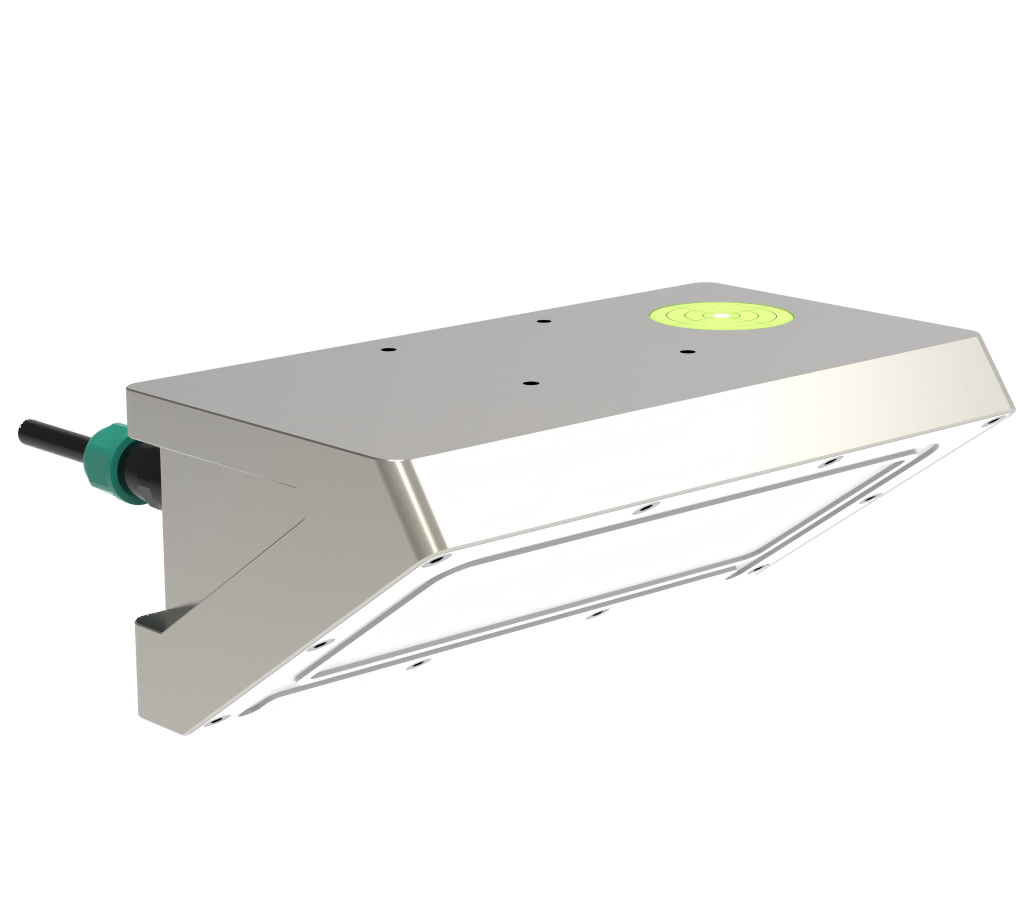

RD-200/RD-200-R(内置RTU)
雷达流速仪/一体化雷达流速仪系列

RD-200 雷达流速仪是深圳市华聚科学仪器有限公司推出的专利（专利号：ZL 2016 2 0622254.1) 产品，采用了K波段平面微带阵列天线，能量集中，是一款低功耗、非接触式雷达流速仪。

尺寸（mm）：166×94.6×68
测量范围（m）：0.03-20m/s
测量精度：±0.01m/s， ±2%FS

资料下载

产品简介产品特点技术参数安装方式应用领域应用场景

产品简介
—

RD-200 雷达流速仪是深圳市华聚科学仪器有限公司推出的专利（专利号：ZL 2016 2 0622254.1) 产品，该仪器采用了K波段平面微带阵列天线，能量集中，低功耗；集成了垂直角度补偿、流速滤波算法、信号强度检测、RS485/RS232 通信、无线通讯等功能；非接触雷达测流方式测速时结果不受温度、气压影响，设备不受污水腐蚀，不受泥沙影响，少受水毁影响，土建简单，便于安装维护；特殊的天线设计使得功耗超低，大大降低了供电需求。特别适合安装在需要长期监测流速的场合。

产品特点
—

非接触、安全低损、少维护、不受泥沙影响；

能胜任洪水期高流速条件下的测量；系统功耗低，一般太阳能供电即可满足测流需要；

具有防反接、防雷保护功能；

系统功耗低，一般太阳能供电即可满足测流需要；

多种接口方式，既有数字接口又具有模拟接口，方便接入各类系统；

可选无线传输功能，可将数据无线传输到 3.5km 以外（空旷开阔地带）；

测速范围宽，测量距离远达 40m（与流态相关）；

多种触发模式：周期、触发、查询、自动；

安装特别简单，土建量很少；

全防水 IP68 设计，适合野外使用；

内置低功耗蓝牙，可直接通过手机APP现场调试和设置参数，无需电脑连接。

技术参数
—

官网产品技术参数--雷达_200(尺寸)

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

安装方式
—

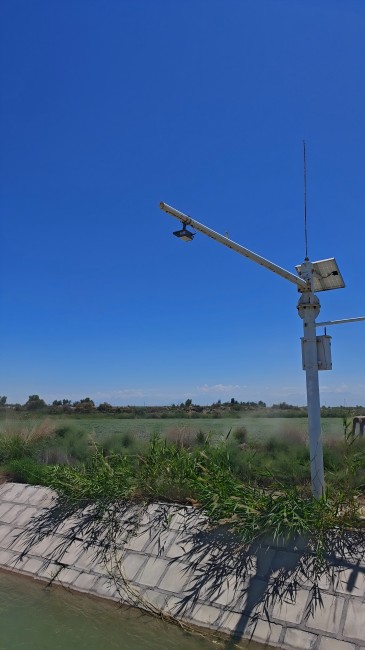

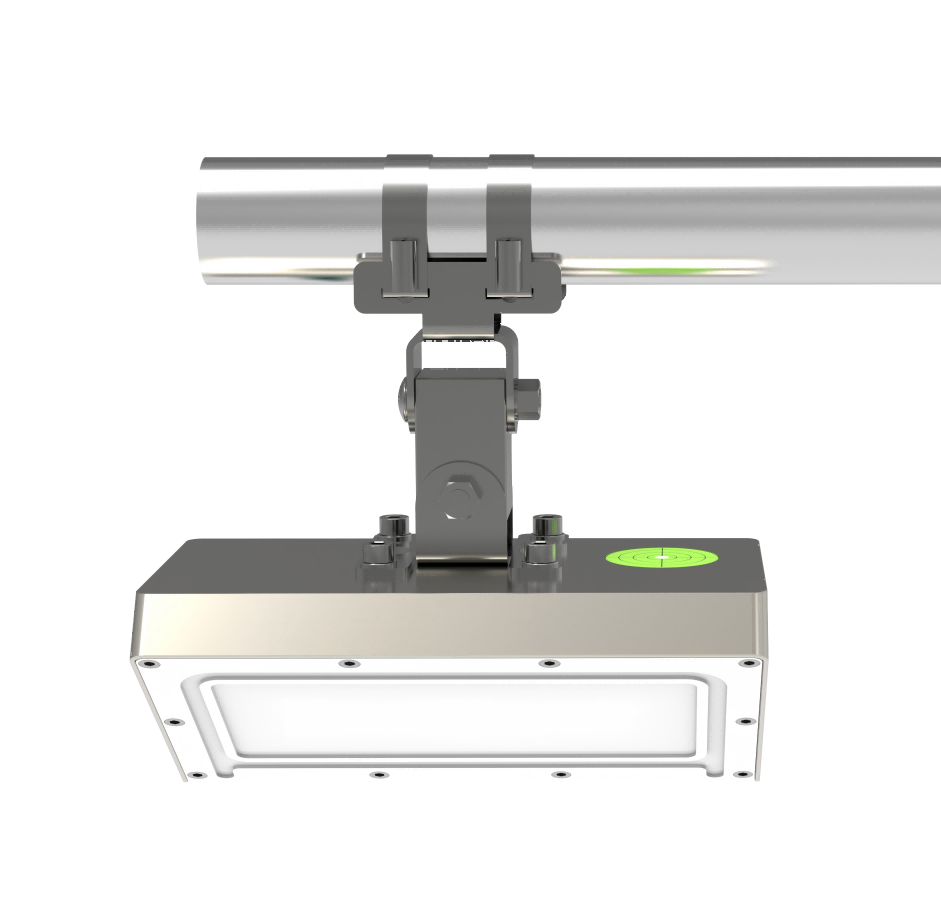

立杆横臂抱箍安装

应用领域
—

1.地质灾害预警监测

2.江河、水资源监测

3.河道、灌渠、防汛等水文测量

4.环保排污、地下水道管网监测

5.城市防洪、山区暴雨性洪水监测等

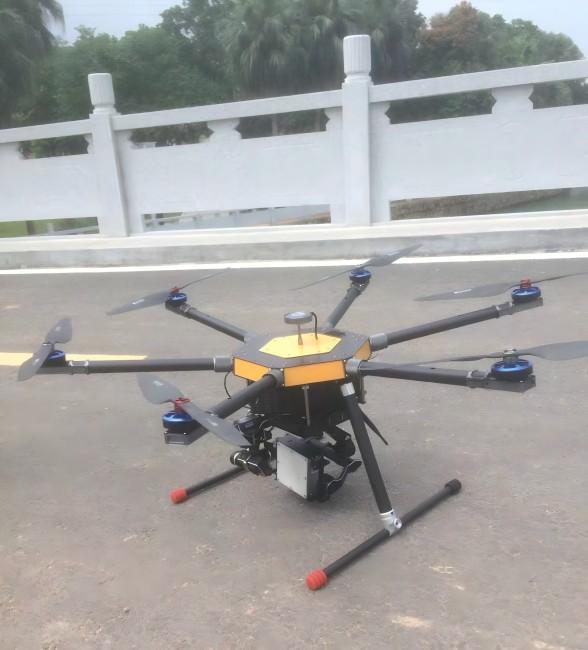

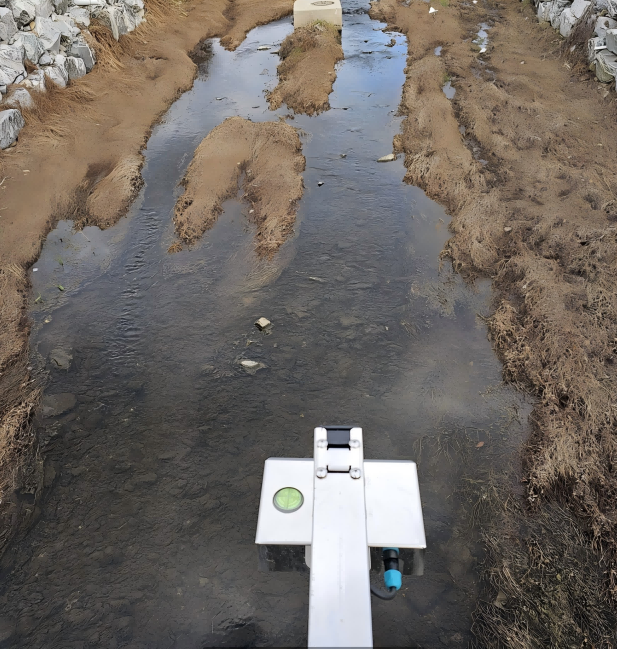

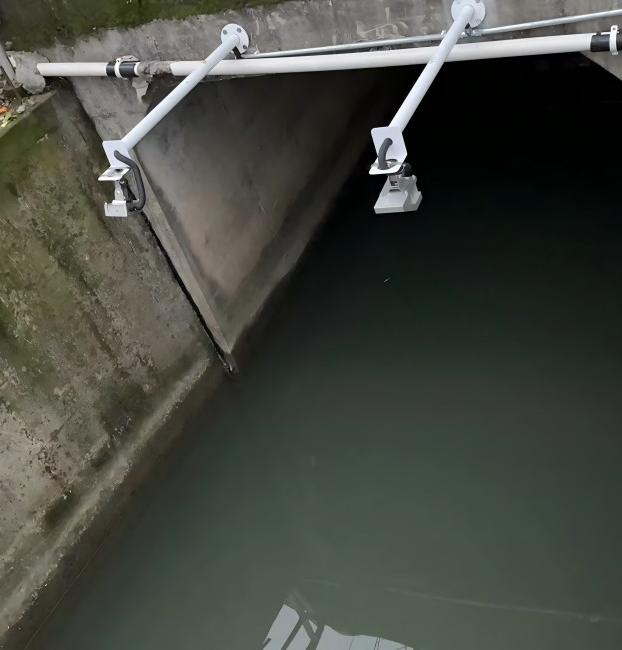

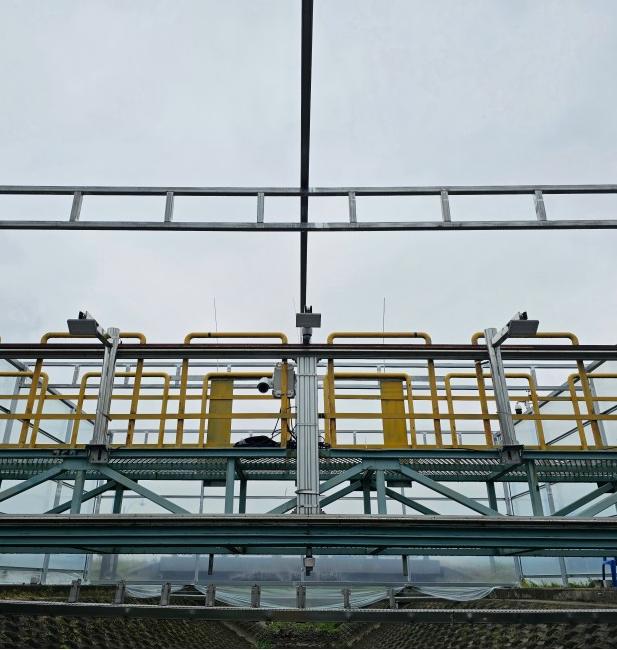

应用场景
—
