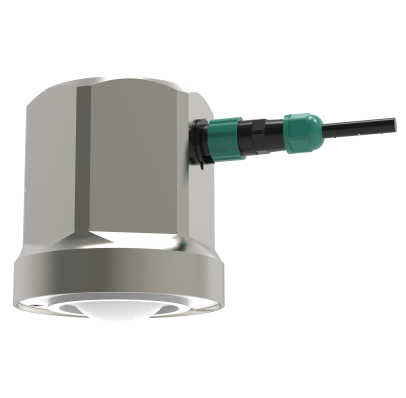

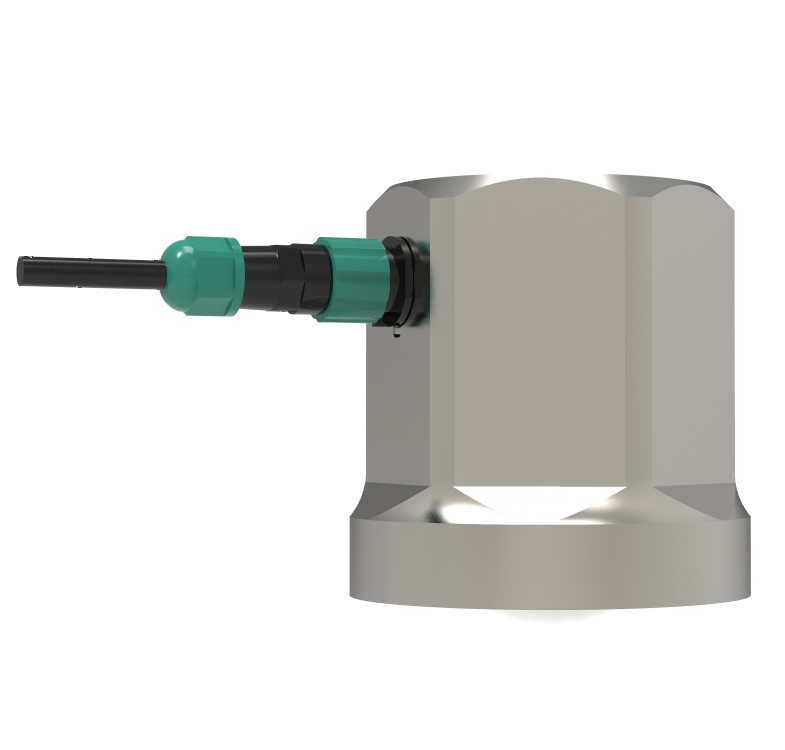

RD-300s/RD-300s-R(内置RTU)
雷达水位计/一体化雷达水位计

RD-300s 系列雷达水位计是一款高精度、低功耗产品，可用于地表水及地下管网等场景下的非接触式液位测量。

尺寸（mm）：215×144×126
测量范围（m）：7
测量精度：±2mm， ±0.05%FS

资料下载

产品简介产品特点技术参数安装方式应用领域应用场景

产品简介
—

RD-300s 系列雷达水位计是一款高精度、低功耗产品，可用于地表水及地下管网等场景下的非接触式液位测量。该产品采用脉冲相参雷达（PCR）技术，用60G毫米波雷达作为载波信号，通过优化的信号识别算法实现了毫米级别的测量精度；这种低功耗、非接触式的测量技术使其在测量时不受环境温度、水面水汽气压、空气灰尘、水中污染物及沉淀物的影响；优化的消浪滤波设计，使测量结果更加精确稳定。手机 APP 通过蓝牙无线连接，方便现场调试及维护。该系列水位计还可以选配内置RTU功能，通过内置的无线通讯单元直接将现场数据上传到云端平台，并可远程调试和对设备程序升级。具有集成度高、体积小、安装方便、维护量小的特点。

产品特点
—

IP68 全防水设计；

支持远程升级和维护；

毫米级高精度测量液位，超低盲区；

多种工作模式：周期、休眠、自动；

供电电路防反接、防雷击保护设计；

微型天线设计，脉冲相参雷达技术；

多种接口方式（数字 / 模拟），便于接入系统；

重量轻，构造紧凑、小巧；安装简单，土建量少；

自带消浪算法，数据稳定，不受水面波动和漂浮物影响；

超低功耗休眠模式，快速唤醒，可适应 NB-IoT 物联网应用；

采用非接触方式，传感器和水体不接触，不受水体环境影响；

配套手机 APP 在现场对设备维护和调试，节约了安装和维护人员的工作时间；

内置低功耗蓝牙，可直接通过手机 APP 现场调试和设置参数，无需电脑连接；

可内置集成 RTU 功能，数据直接上传服务器，简化系统集成难度，可支持 SL651、 SZY206、MQTT、HJ212、HTTP 及其它定制协议。

技术参数
—

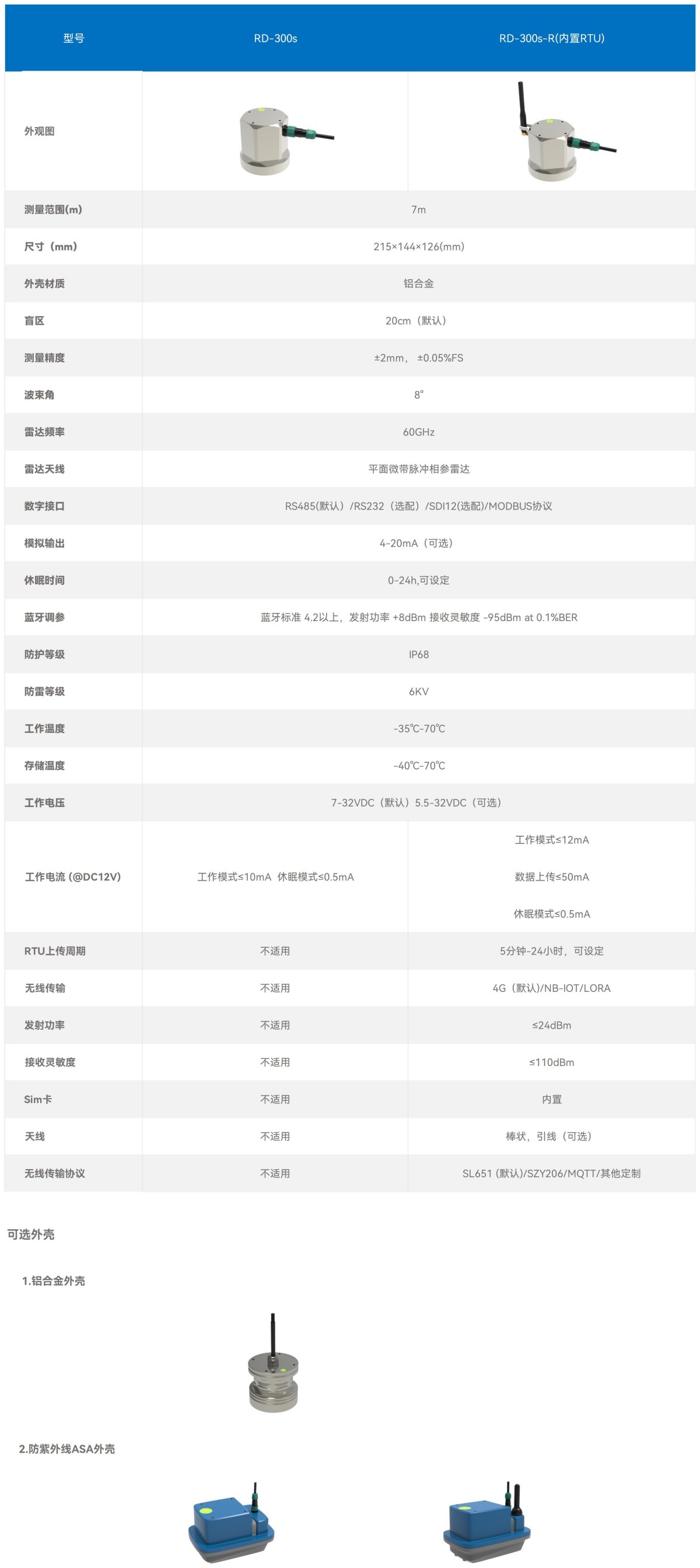

官网产品技术参数--雷达_300s(尺寸)

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

安装方式
—

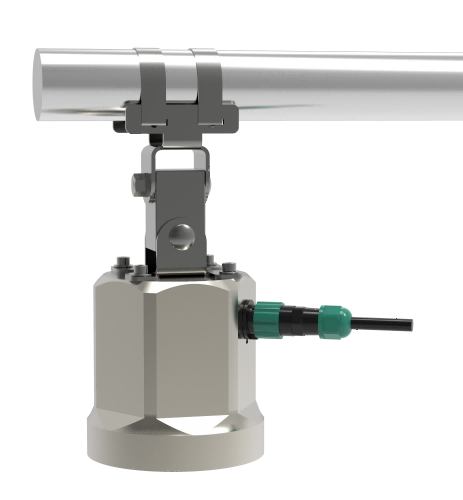

立杆横臂抱箍安装

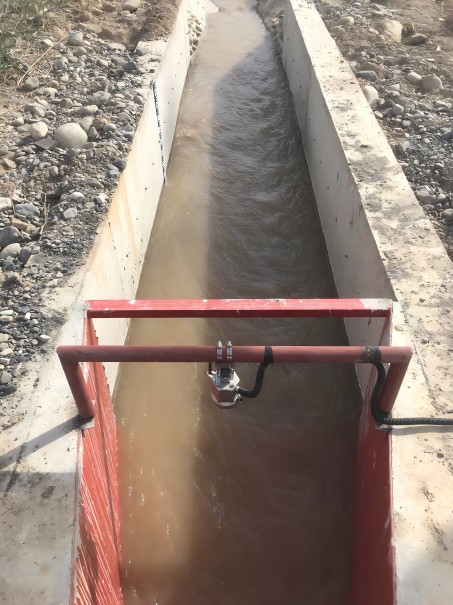

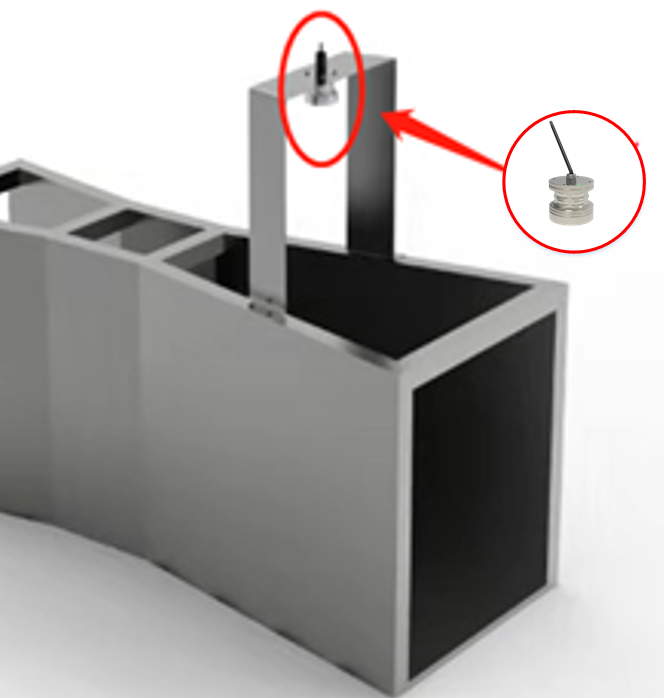

巴歇尔槽安装

应用领域
—

灌区渠道水位监测；

蓄水池水位监测；

地下管网水位监控；

城市内涝水位监测。

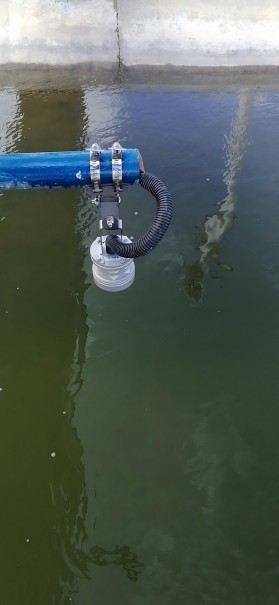

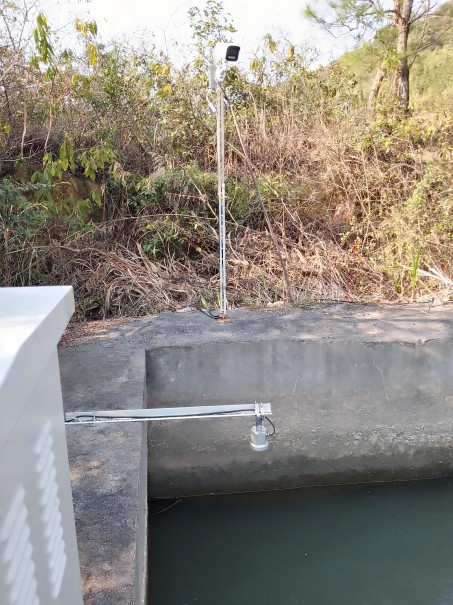

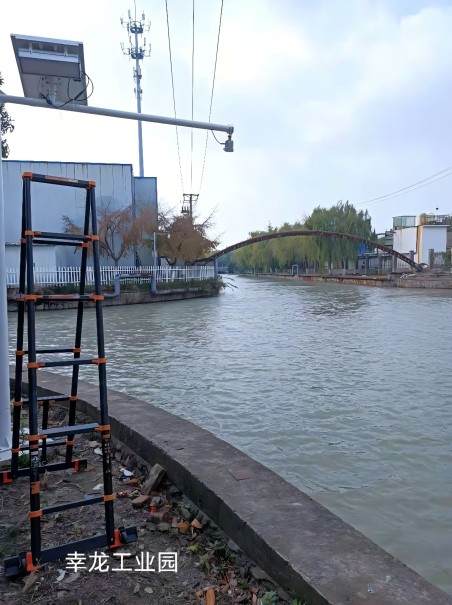

应用场景
—
