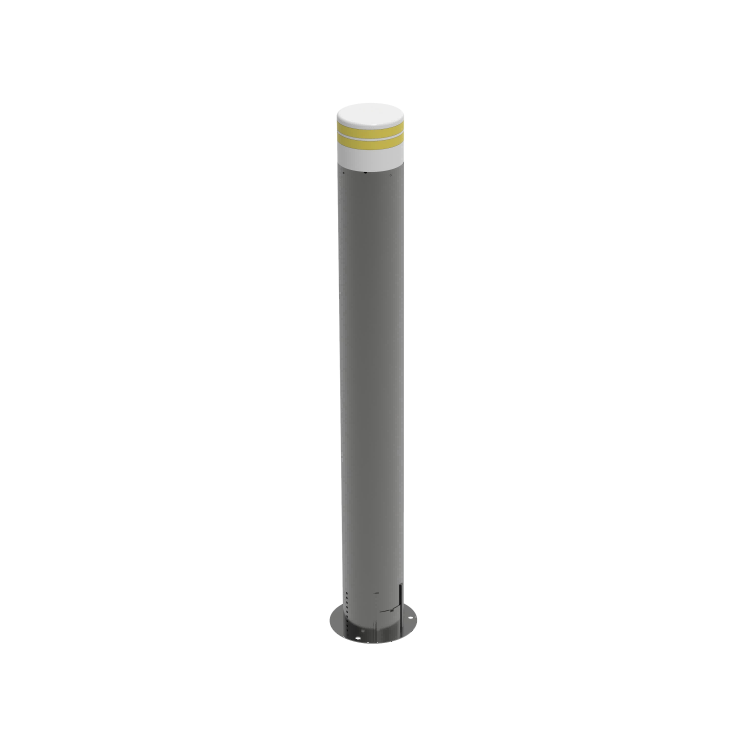

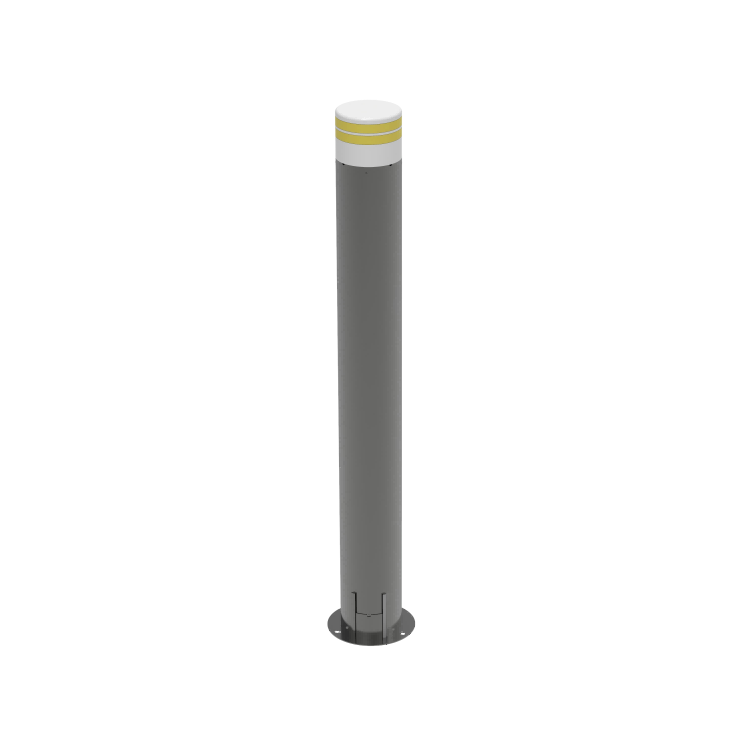

一体化雷达水尺

一体化雷达水尺是由深圳市华聚科学仪器有限公司设计研发的一款高精度、低功耗、高集成度的非接触式一体化雷达水位尺。

尺寸：1m，可定制
测量范围：0.9m，可定制
测量精度：±2mm, ±0.05%FS

资料下载

产品简介产品特点技术参数应用领域应用场景

产品简介
—

一体化雷达水尺是一款高精度、低功耗、高集成度的非接触式雷达水位计。

该产品集成了供电电池、高精度雷达液位计、RTU 数据传输单元、蓝牙调参、温度测量等功能单元，可用于各个行业的液位、流量测量。其流量测量原理是基于标准堰槽或率定曲线的水位 - 流量关系，通过精确测量液位，换算输出断面的瞬时流量和累计流量，液位测量采用高精度脉冲相参雷达（PCR）技术，相比传统的脉冲雷达液位计具有更高的测量精度和更低的功耗，以及超小的体积；同时因使用了60G的亚毫米雷达波作为载波信号，具有非接触、高精度、小体积、节能的特点，使得其在测量时不受腐蚀、不受温度梯度、气压、水面水汽、水中气泡以及沉淀物的影响，优化的算法使测量结果更加精确。

可广泛应用于城市内涝、隧道涵口水位监测等项目。

产品特点
—

采用非接触方式，传感器和被测流体不接触，不干扰流体流态；

毫米级高精度测量液位，超低盲区；

快速唤醒，内置 RTU 功能，数据直接上传客户管理云平台；

远程调参、配置、升级，不用去现场就可以远程调试维护；

超小体积，构造紧凑、小巧，安装简单；

IP68 全防水设计，浸入水中也不会损坏；

符合 GB/T15996-2017《水文仪器基本参数及通用技术条件》；

可支持 SL651、SZY206、MQTT、HJ212、HTTP 及其它定制协议；

内置低功耗蓝牙，可直接通过手机 APP 现场调试和设置参数，无需电脑连接；

电池使用时长可达 5 年（电池实际使用时长与采样频率、上传频率、安装点网络信号质量、环境温度等诸多环境因素密切相关）。

技术参数
—

新一体化雷达水尺

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

应用领域
—

江河、湖泊、水库等水文测量；

河道、灌渠、防汛等水位监测；

城市防洪、内涝等水位监控；

山区暴雨性洪水监测等。

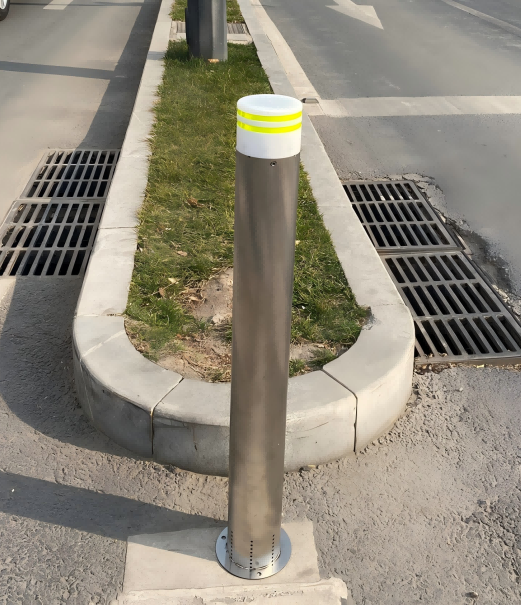

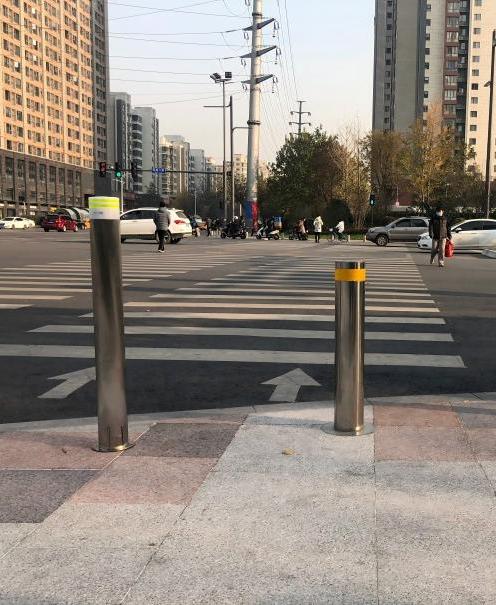

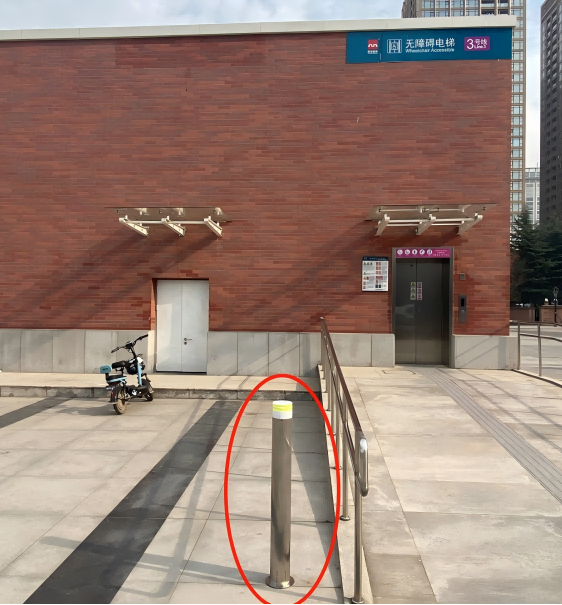

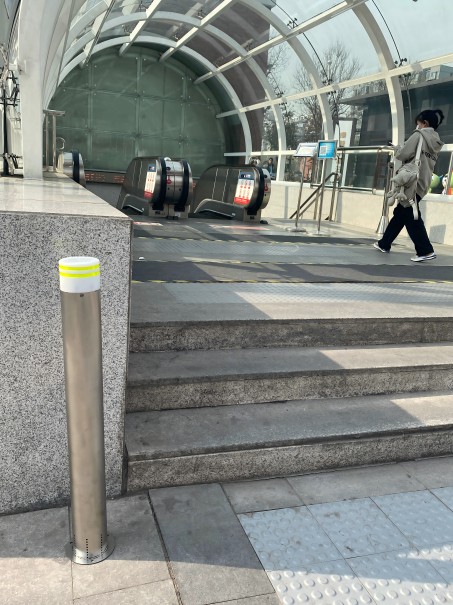

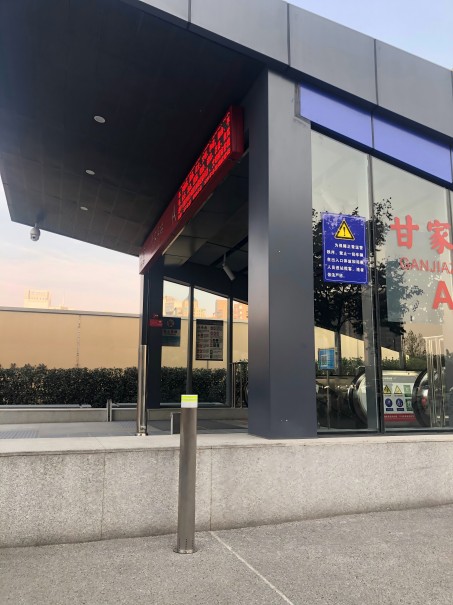

应用场景
—
