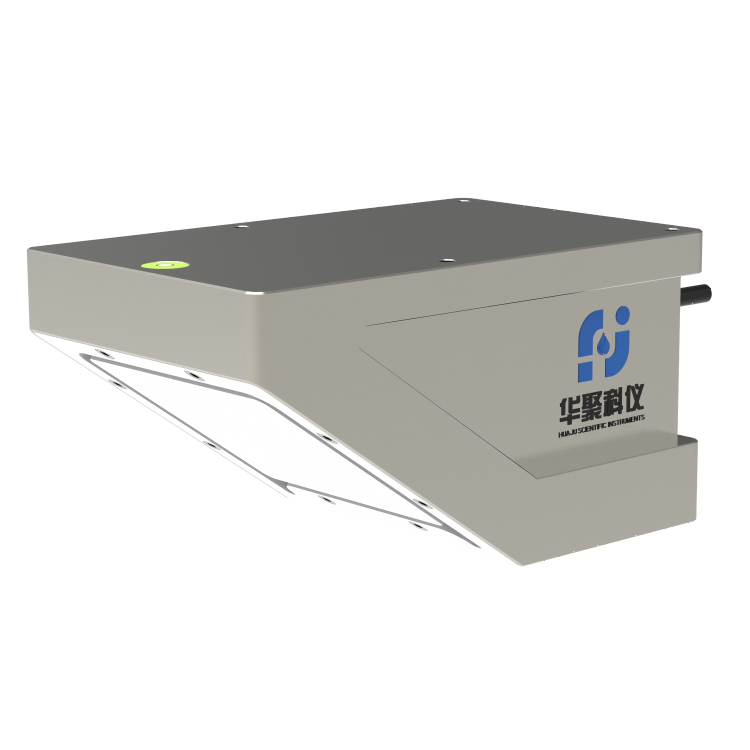

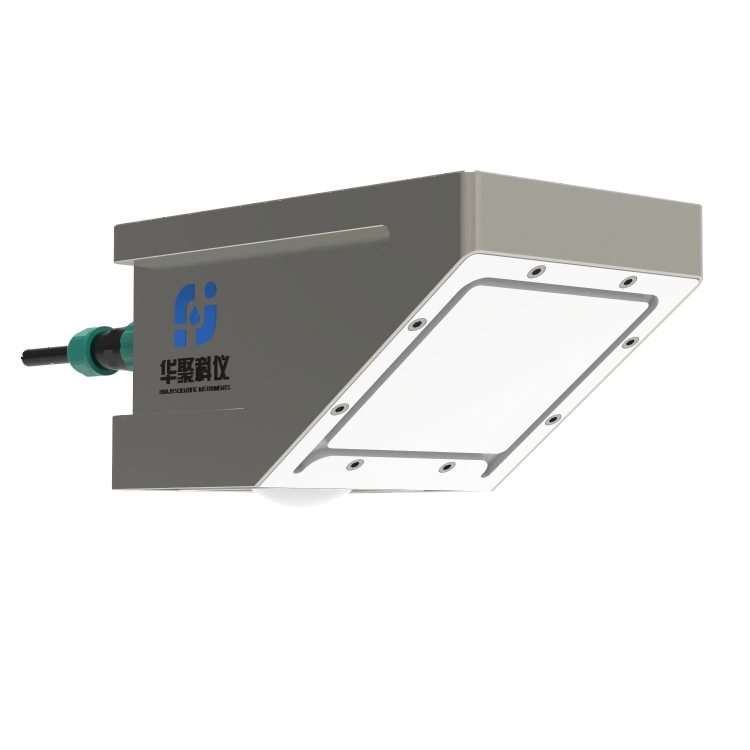

RD-600s/RD-600s-R(内置RTU)
雷达流量计/一体化雷达流量计

RD-600s系列产品是一款专门用于灌区明渠、小型河道、地下管网等场景，基于毫米波达技术的小尺寸雷达流量计。它采用先进的毫米波平面雷达天线，通过非接触的方式测量水体的流速和水位，利用流速面积法原理，根据内置的水力学模型和算法计算并输出断面的瞬时流量及累计流量。

尺寸（mm）：160*100*89.9
测速范围（m）：0.03~20m/s
液位范围（m）：7

资料下载

产品简介产品特点技术参数安装方式应用领域应用场景

产品简介
—

RD-600s系列产品是一款专门用于灌区明渠、小型河道、地下管网等场景，基于毫米波达技术的小尺寸雷达流量计。它采用先进的毫米波平面雷达天线，通过非接触的方式测量水体的流速和水位，利用流速面积法原理，根据内置的水力学模型和算法计算并输出断面的瞬时流量及累计流量。测量过程不受环境温度、水面水汽气压、空气灰尘、泥沙、漂浮物及沉淀物的影响；手机APP通过蓝牙无线连接，方便现场调试设置及维护。该系列流量计还可以选配内置RTU功能，通过内置的无线通讯单元直接将现场数据上传到云端平台，并可远程调试和对设备程序升级。其突出特点是体积小、功耗低，安装方便、维护量小，特别适合太阳能供电和电池组供电等对功耗要求苛刻的场合。

产品特点
—

内置 RTU，降低了系统集成的复杂度；

IP68 防护等级，内部防反接设计，内置防雷设计；

低功耗，可以使用太阳能或电池组供电，方便安装，维护量小；

可支持 SL651、SZY206、MQTT、HJ212、HTTP 及其它定制协议；

适用于多种测量要求，可以输出流速、水位、流量的测量数据；

适用梯形、圆形、U 型等多种断面；断面参数设置方式简单方便；

不用去现场，就可以远程调参、升级、维护，大大降低了维护成本；

内置低功耗蓝牙，可直接通过手机 APP 现场调试和设置参数，无需电脑连接；

方便的配置软件，可以根据实际需要对多种参数进行配置，以适应不同的现场条件；

可扩展阵列式多点测流，通过配置一套流量计和多套流速仪，实现对宽断面的流量测量；

非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响 , 具备防雨模式。

技术参数
—

官网产品技术参数--雷达_600s(尺寸)

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

安装方式
—

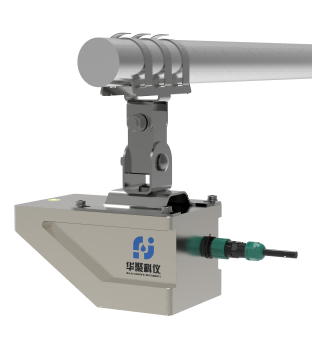

横臂抱箍安装

应用领域
—

江河、湖泊、潮汐、水库闸口、生态下泄流量、灌渠等流速、水位或流量测量；

辅助水处理作业，如城市供水、排污监测等；

流量计算、入水排水流量监测等。

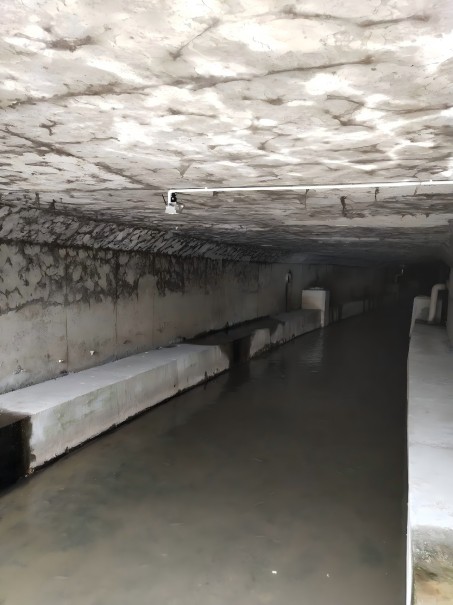

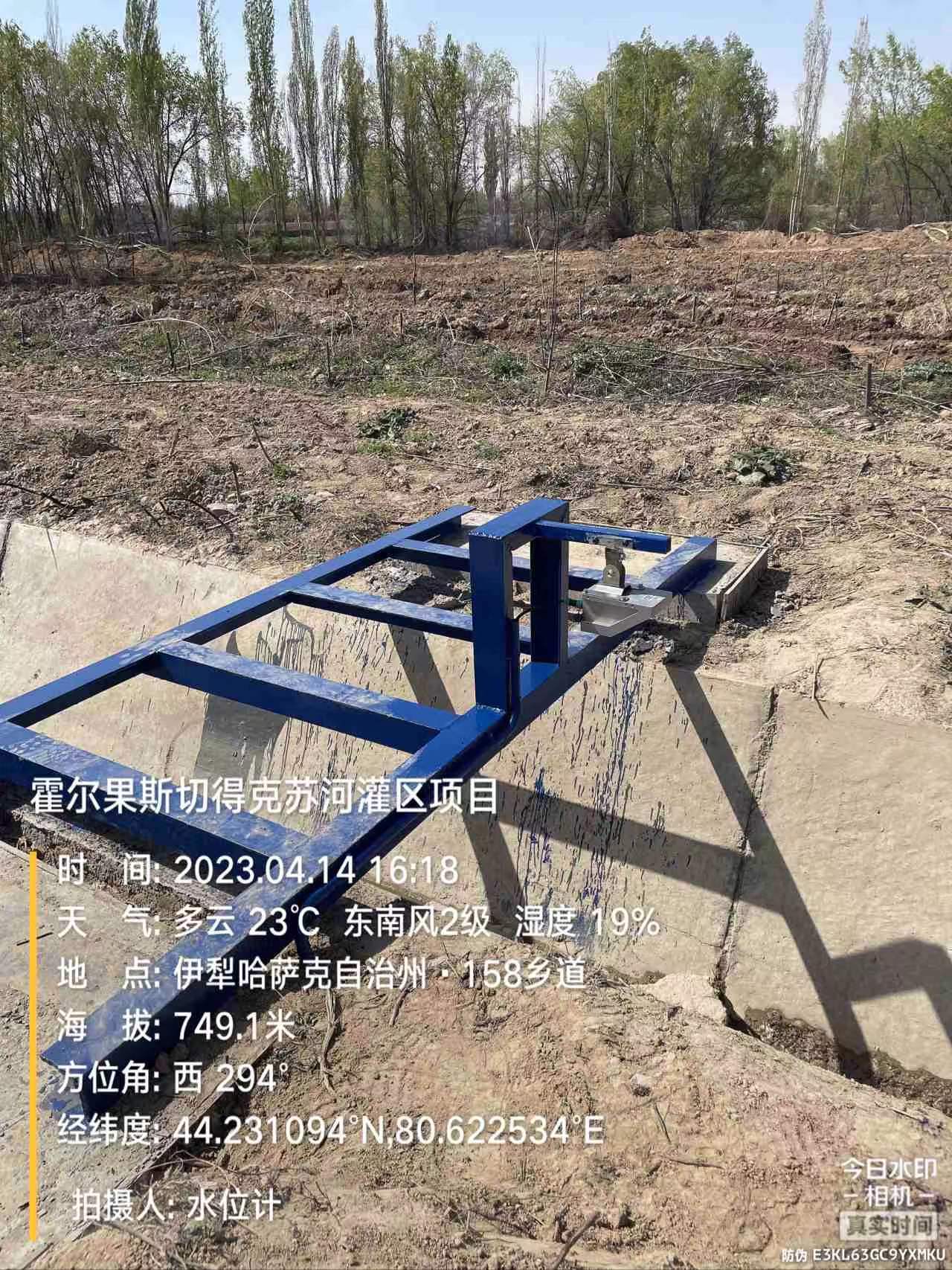

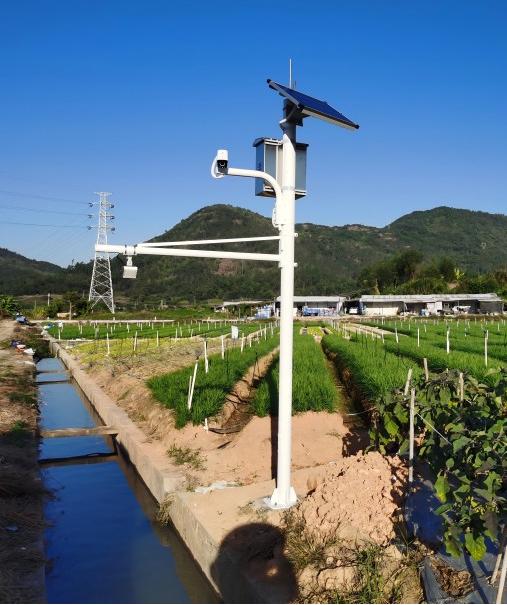

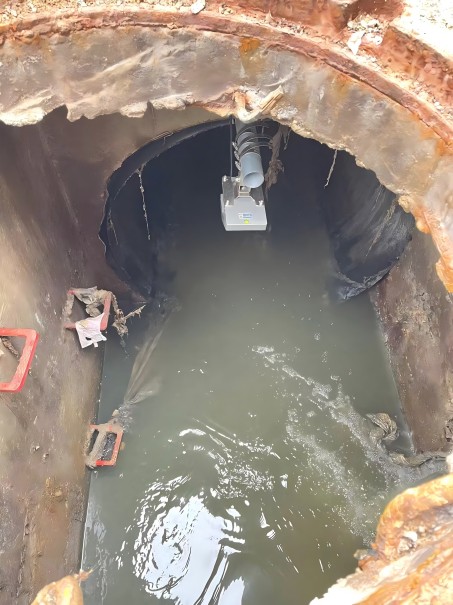

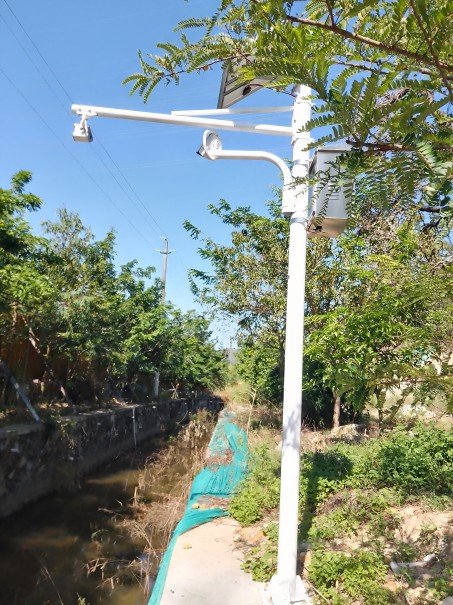

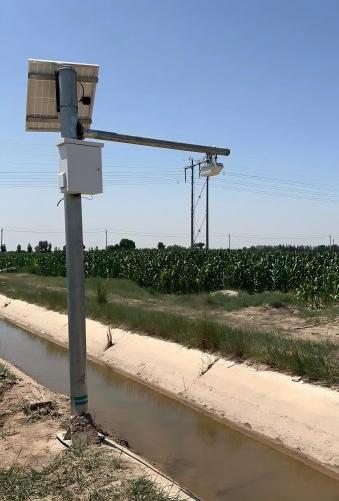

应用场景
—
