深圳市华聚科学仪器有限公司

HJ-UT-K系列
超声波时差法明渠流量计

HJ-UT-K型系列框架式测流箱是一款基于华聚HJ-UT平台的高性能超声波时差法明渠流量计。该流量计采用框架式，可拆卸的设计；运输时拆开，方便运输；安装前组装，安装工作量少；该流量计非常适合尺寸超过1.6米的大测流箱需求场景，避免传统大测流箱体积大，重量大导致的运输难，安装难问题。

尺寸（mm）：可选，可定制
测速范围（m）：±0.01 m/s ~ ±5m/s
液位范围（mm）：0-400mm~2400mm

资料下载

产品简介产品特点技术参数安装方式应用领域应用场景

产品简介
—

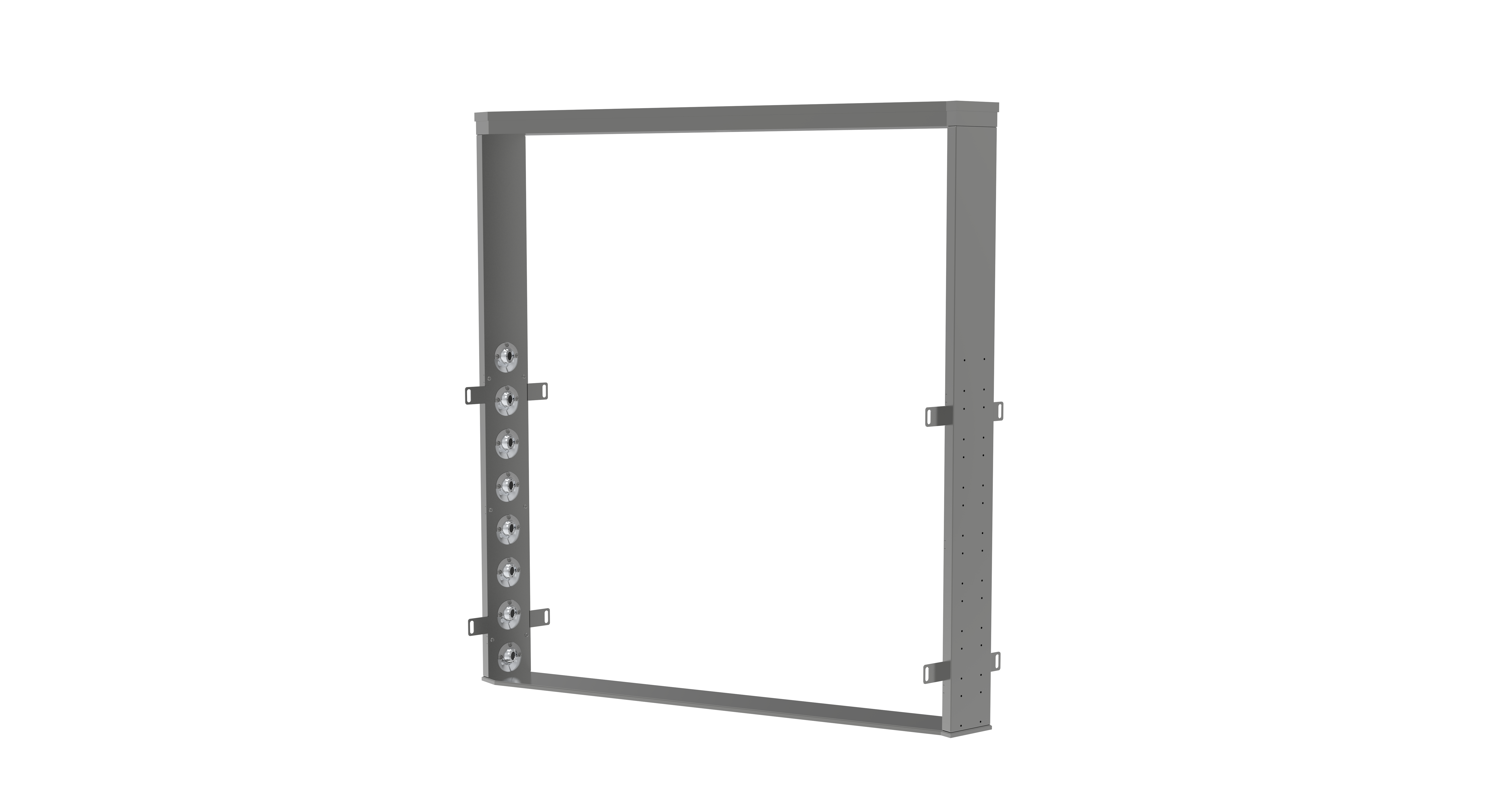

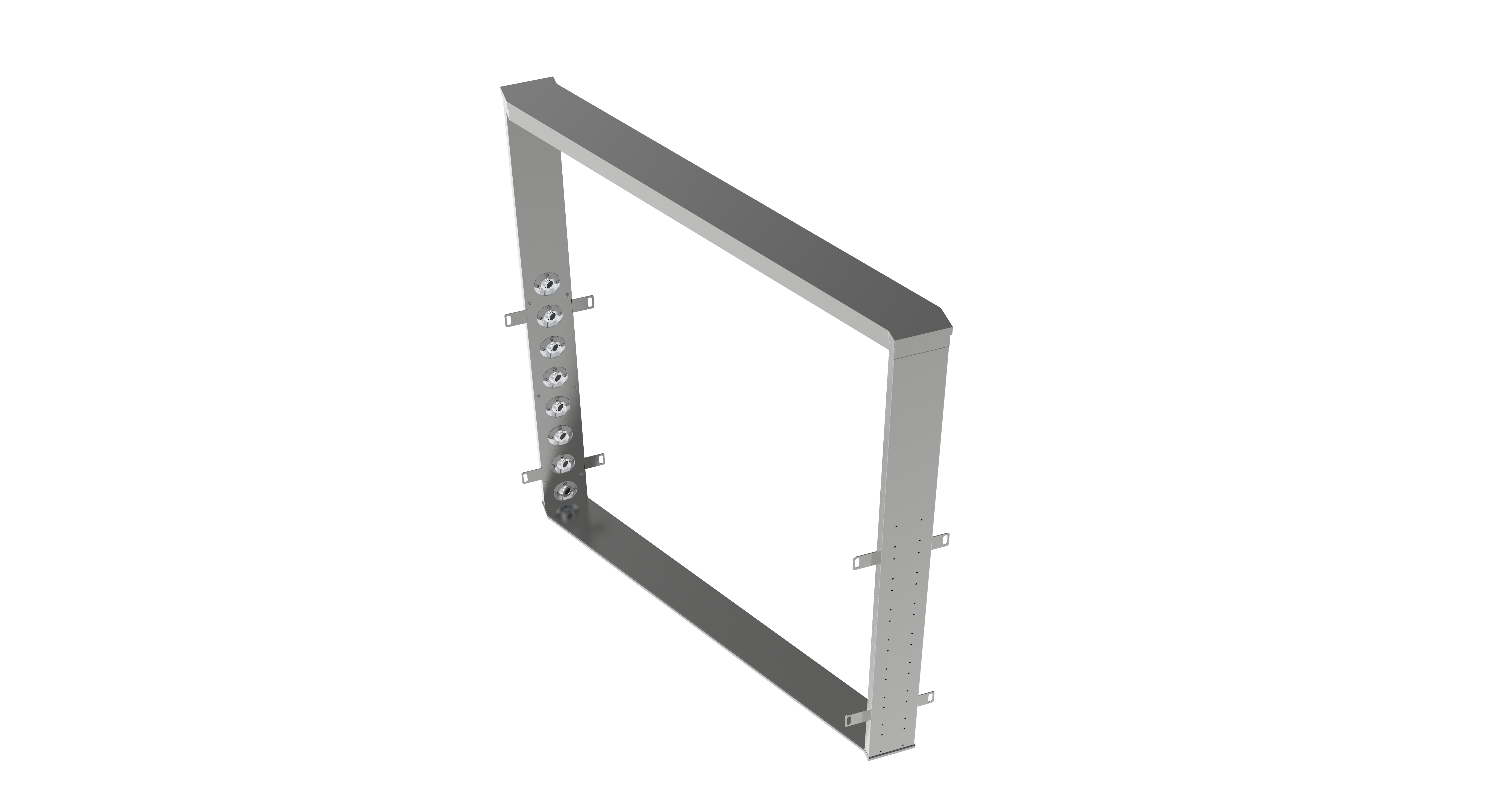

HJ-UT-K型系列框架式测流箱是一款基于华聚HJ-UT平台的高性能超声波时差法明渠流量计。

该流量计采用框架式，可拆卸的设计；运输时拆开，方便运输；安装前组装，安装工作量少；该流量计非常适合尺寸超过1.6米的大测流箱需求场景，避免传统大测流箱体积大，重量大导致的运输难，安装难问题。

产品特点
—

可拆卸式结构，方便运输与安装；

非常适合超过1.6米的大测流箱需求场景

支持选配华聚GX-N系列淤积厚度传感器模块，实现±2.5mm精度的淤积检测

技术参数
—

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

安装方式
—

渠道安装

应用领域
—

水利，农业，灌区等的明渠，闸口流量测量监测；

城市排水的流量测量监测。

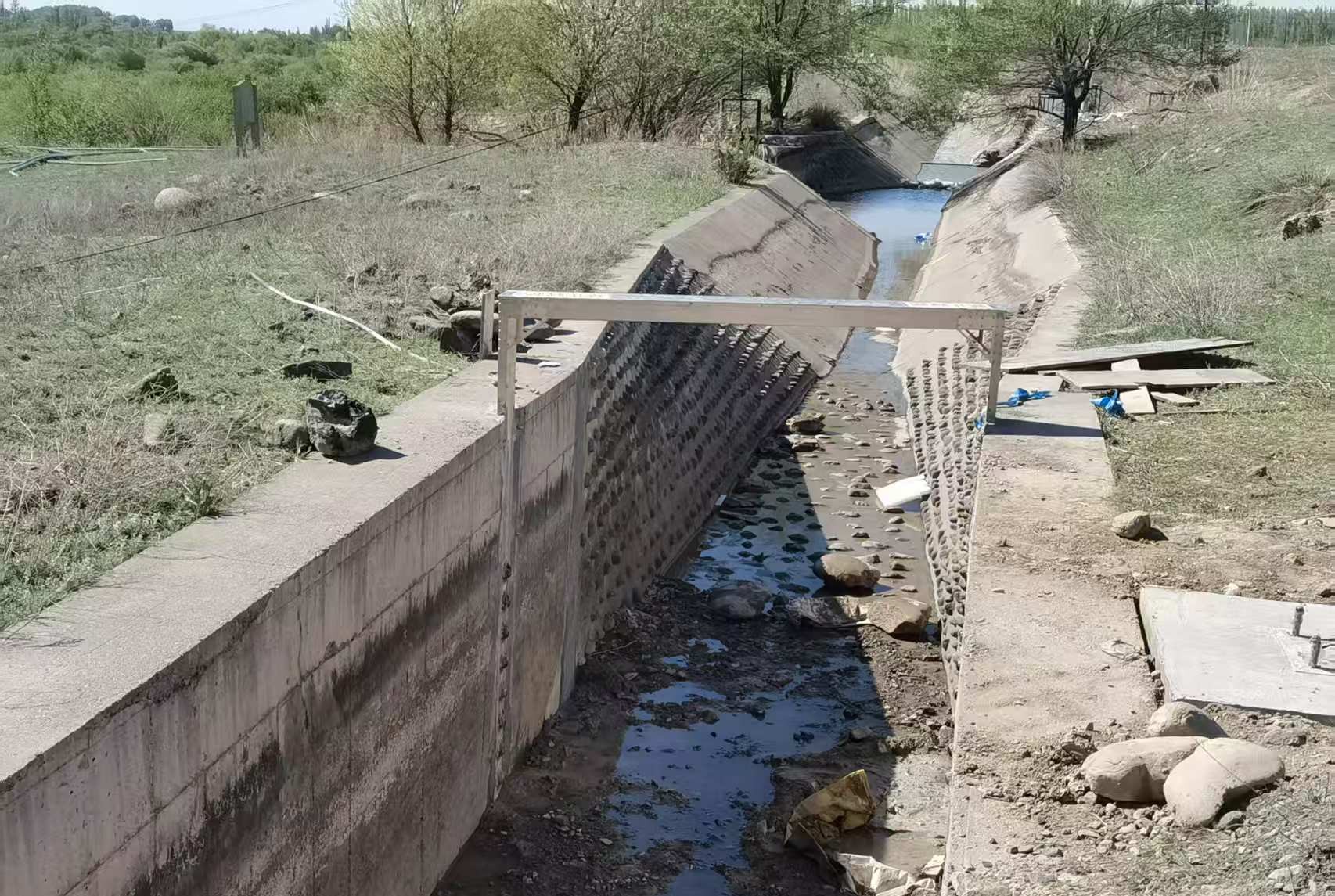

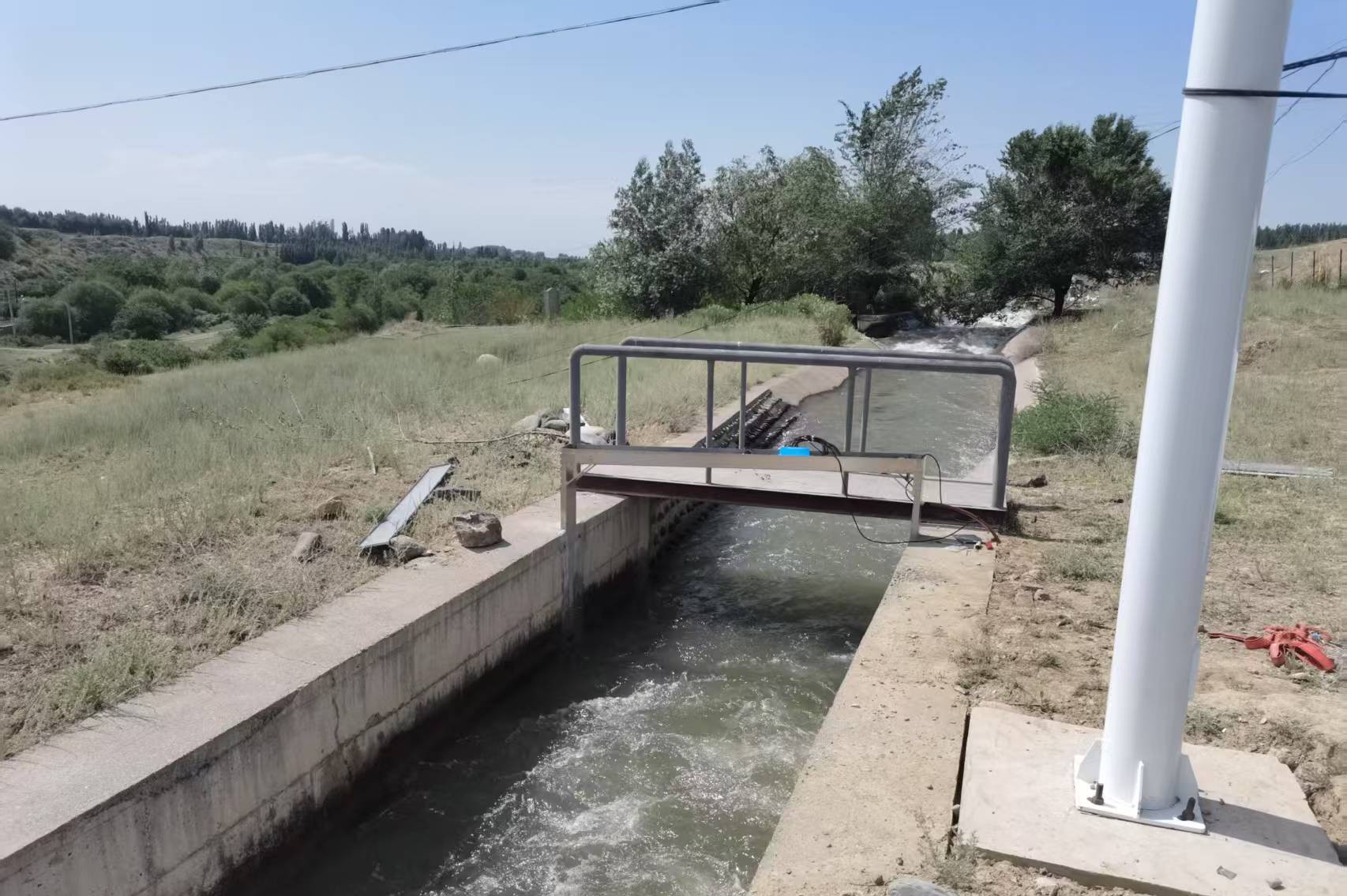

应用场景
—
