深圳市华聚科学仪器有限公司

HJ-UT-F系列
超声波时差法明渠流量计

HJ-UT-F型系列开放式流量计是一款基于华聚HJ-UT平台的高性能超声波时差法明渠流量计。该系列流量计换能器可采用分立式固定，也可以一体式固定，分立式固定时，可以不用等详细设计即可下单，正式安装前确认详细安装尺寸即可，极大的提高了交付速度。设备安装无需改变现有渠道形状，土建工作少，尤其适合于灌区各类大中型干渠、支渠的精确计量。

资料下载

产品简介产品特点技术参数应用领域应用场景

产品简介
—

HJ-UT-F型系列开放式流量计是一款基于华聚HJ-UT平台的高性能超声波时差法明渠流量计。

该系列流量计换能器可采用分立式固定，也可以一体式固定，分立式固定时，可以不用等详细设计即可下单，正式安装前确认详细安装尺寸即可，极大的提高了交付速度。设备安装无需改变现有渠道形状，土建工作少，尤其适合于灌区各类大中型干渠、支渠的精确计量。

产品特点
—

独立式，安装灵活，土建少；

适应不同明渠大小和形状，满足非标准渠道安装；

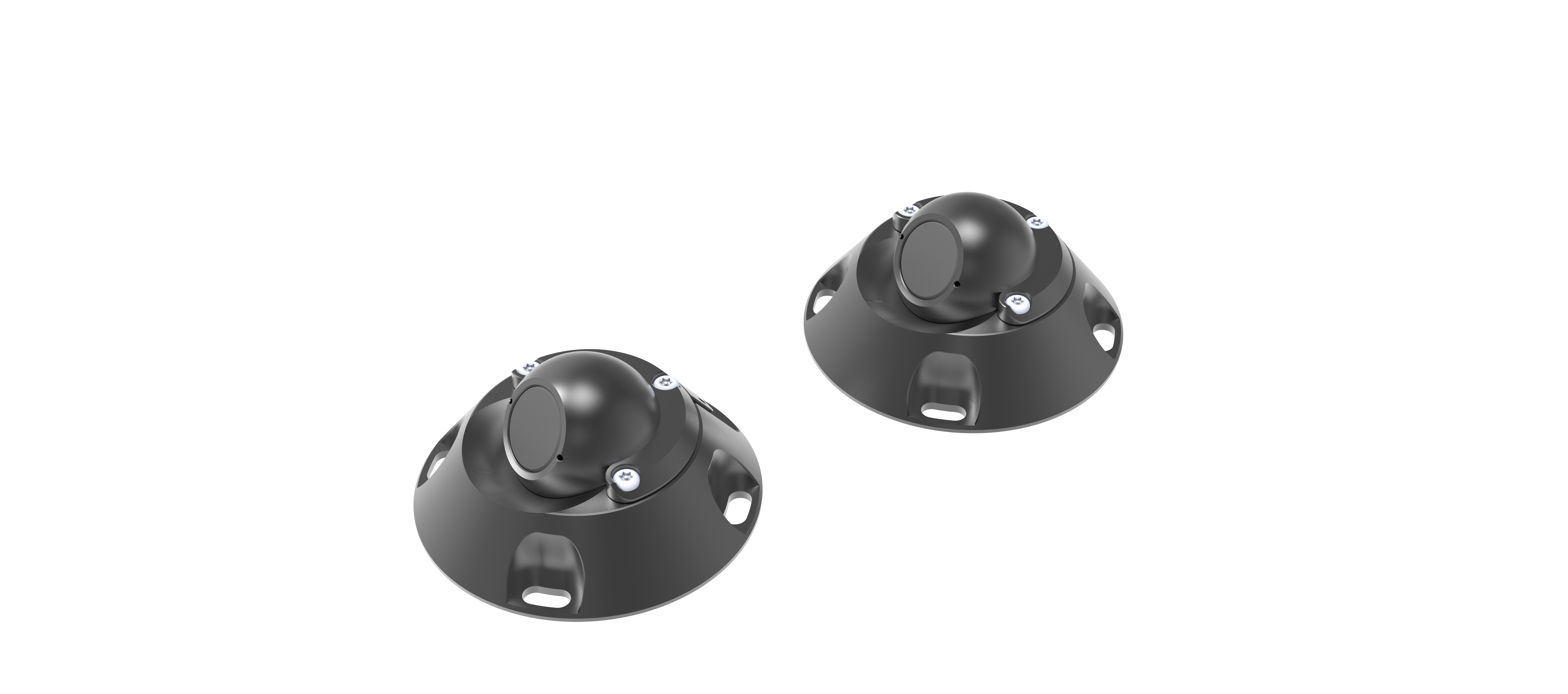

换能器组件流线型结构，水流流态影响小，不易挂异物；

安装简单：换能器旋转角度无级大范围调节，使用工装很容易对中；

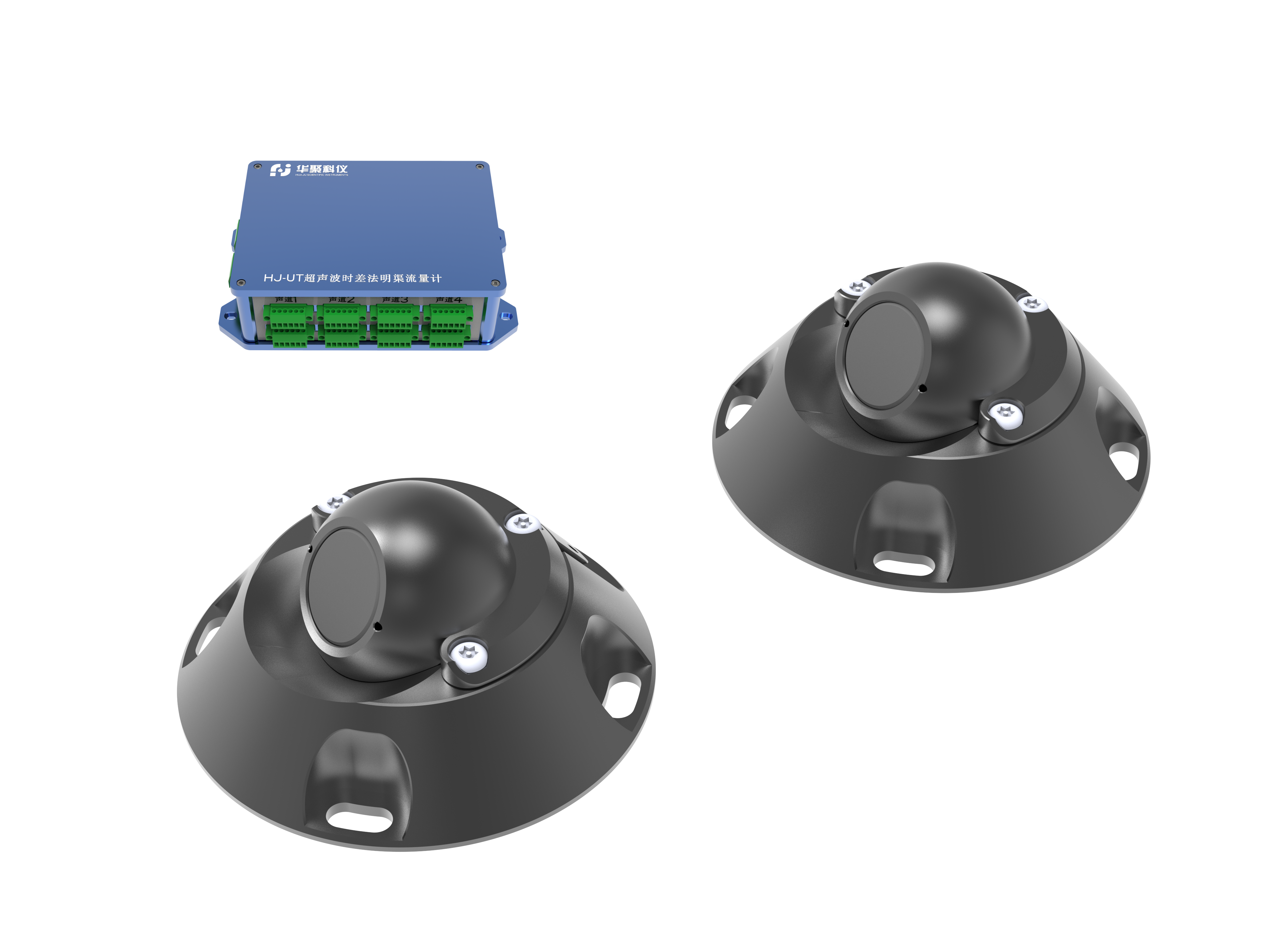

主机控制盒小巧易安放：尺寸204L*128W*59H（单位mm），方便放入各种大小的控制箱，同时采用全铝合金材质，表面氧化处理防腐蚀；

配置简单：可以通过蓝牙无线配置，或通过RTU远程配置；独立式，安装灵活，土建少；

技术参数
—

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

应用领域
—

水利，农业，灌区等的明渠，闸口流量测量监测；

城市排水的流量测量监测。

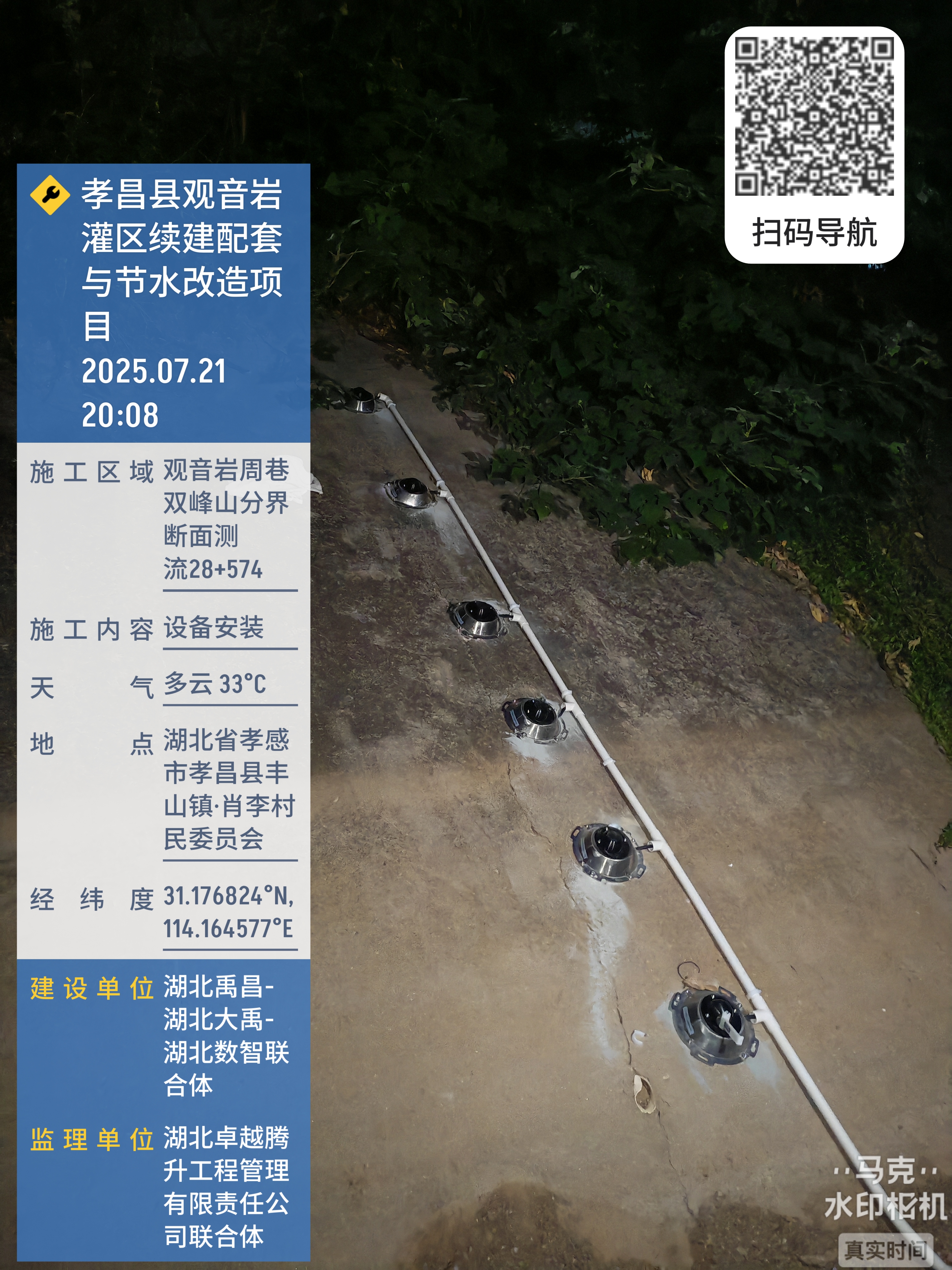

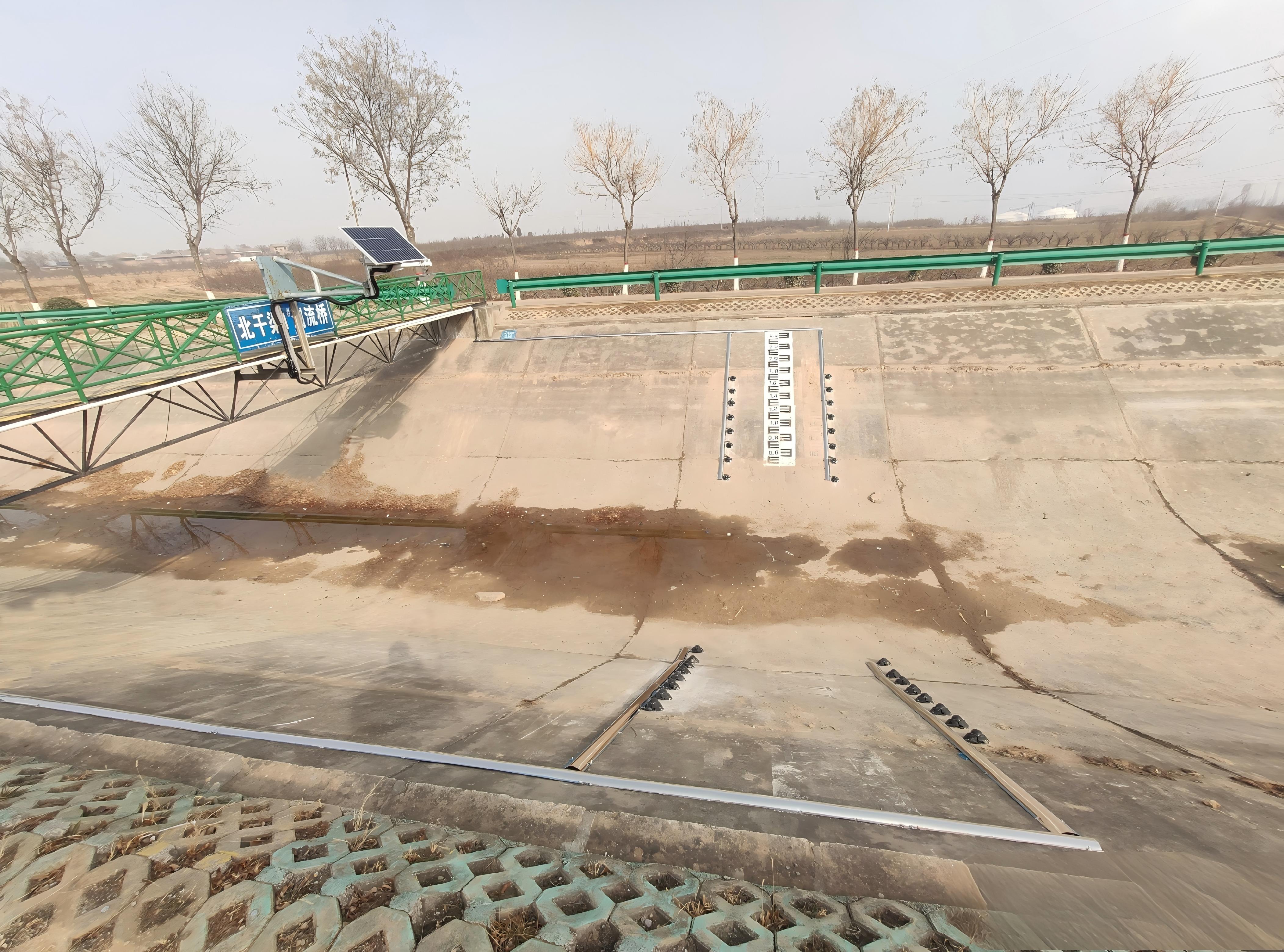

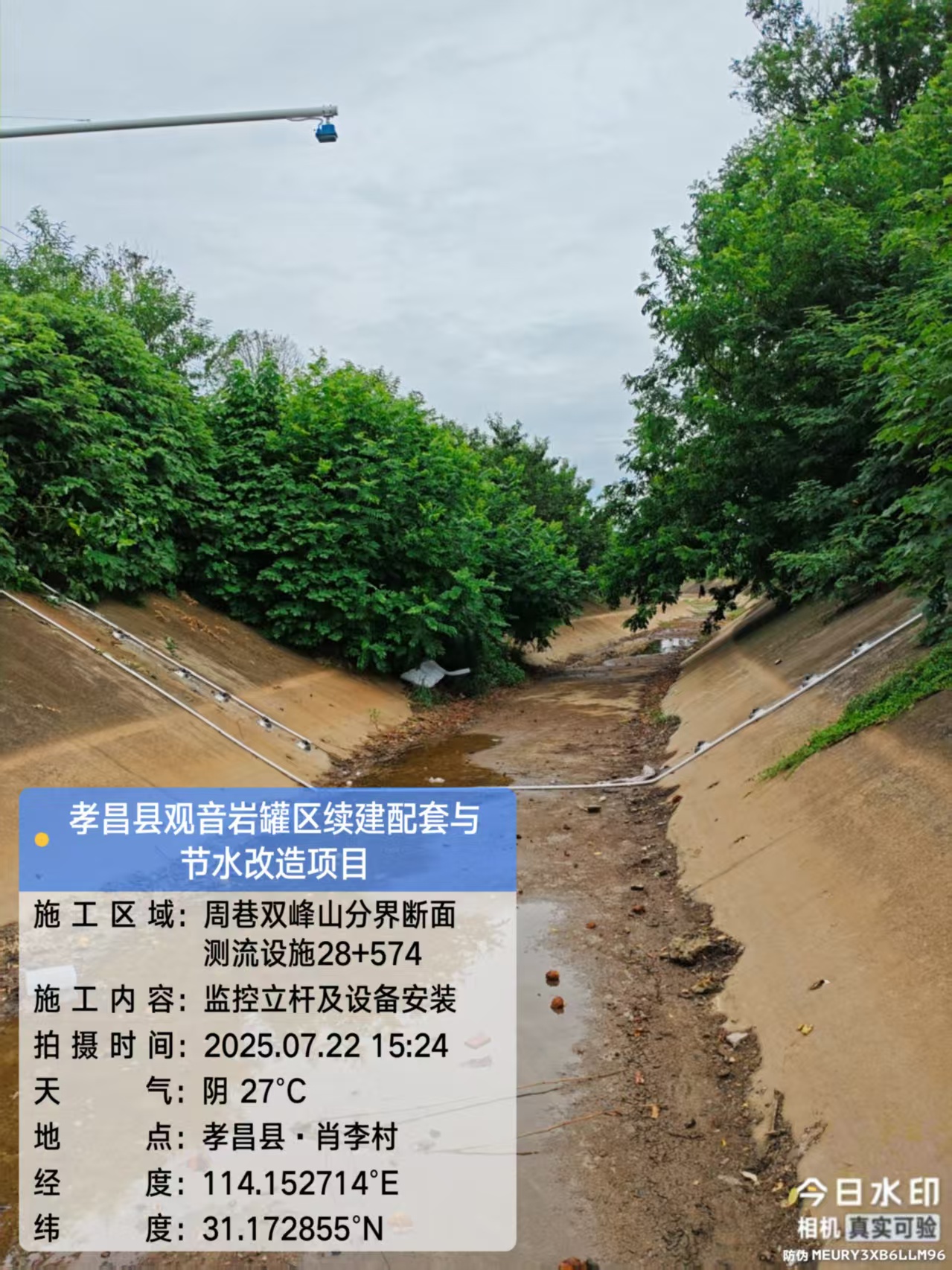

应用场景
—
