一体化雷达水位站
RD-300-CR

RD-300-CR 是深圳市华聚科学仪器有限公司自主研发的一款用于地表水液位测量的非接触式平面一体化雷达水位站，其采用频率调制连续波雷达（FMCW）技术对液位进行测量。

尺寸：215×144×126(mm)
测量范围：15/40m/70m/110m
测量精度：±3mm， ±0.05%FS

资料下载

产品简介产品特点技术参数安装方式应用领域产品荣誉应用场景

产品简介
—

RD-300-CR 是一款用于地表水液位测量的非接触式平面一体化雷达水位站，其采用频率调制连续波雷达（FMCW）技术对液位进行测量，这种节能、非接触式的测量技术使得其在测量时不受温度梯度、水面水汽、水中污染物以及沉淀物的影响，优化的算法可以使测量结果更加精确。内置RTU、蓝牙、可充电锂电池、太阳能充电控制板，外部只需要一块太阳能板就可以构建完整运行的水位监测站。相对于传统分立式水位计具有综合成本低、方便安装、维护量小的特点。

产品特点
—

全防水设计，适合野外使用；

在洪水期高流速条件下也能进行监测；

供电电路采用防反接、防雷保护设计；

非接触、安全低损、少维护、不受泥沙等影响；

系统功耗低，一般太阳能供电即可满足测量需要；

重量小于2.6Kg，构造紧凑、轻巧，防风抗抖能力强；

可支持 SL651、SZY206、MQTT、HJ212、HTTP 及其它定制协议；

内置角度姿态传感器，可以感知安装倾斜情况，方便安装调试；

内置可充电锂电池以及太阳能控制器，安装特别简单，土建量很少；

平板天线设计，避免了昆虫筑巢结网以及雾气对雷达信号影响的隐患；

集成 RTU 功能，数据直接上传服务器，也可以远程调参，简化系统集成难度；

内置低功耗蓝牙，可直接通过手机 APP 现场调试和设置参数，无需电脑连接；

可同时连接串口图像摄像机、雨量桶以及风速风向、水质、压力等传感器，并通过内置RTU上传图片、雨量及各类传感器数据。

技术参数
—

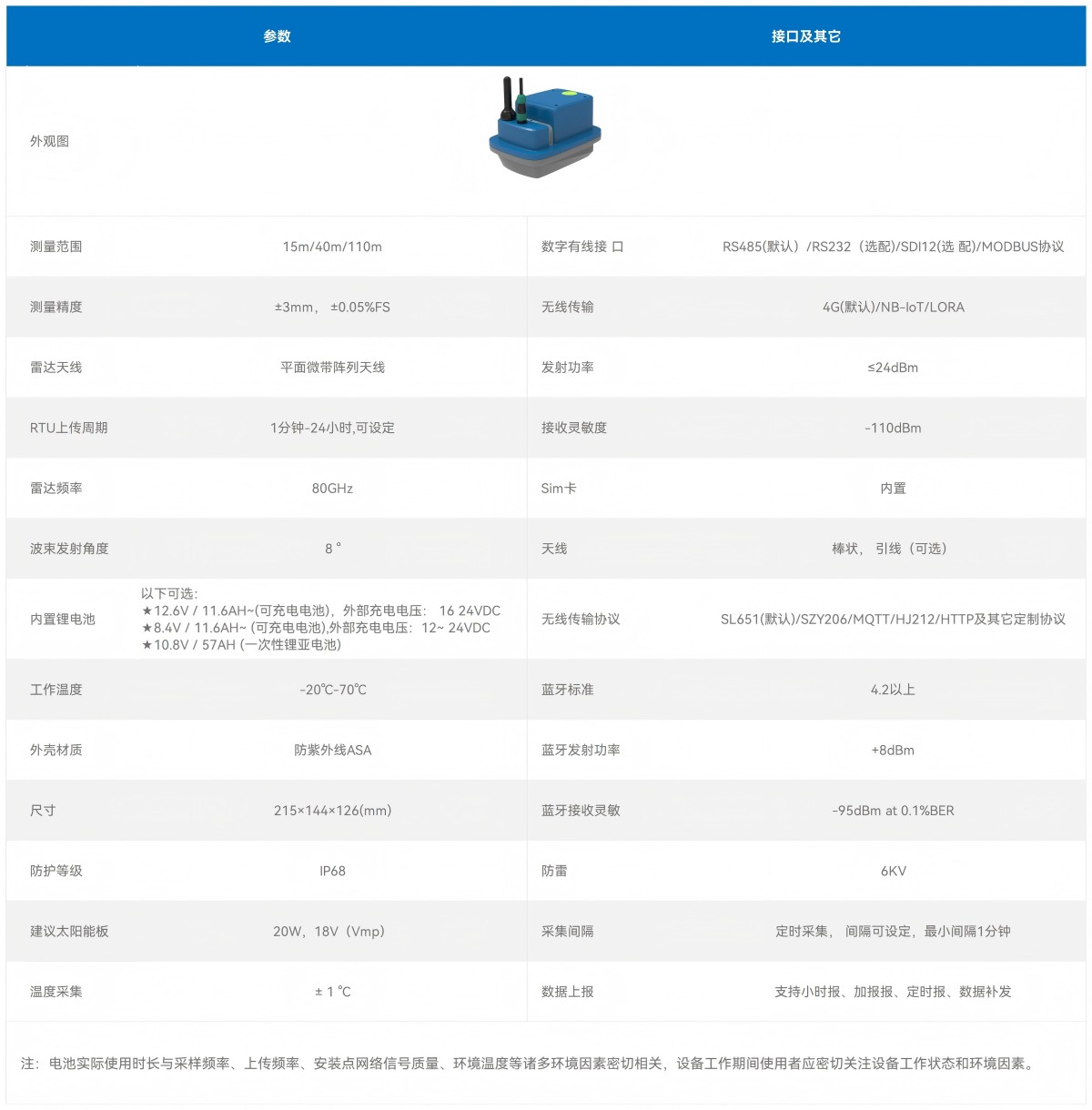

官网产品技术参数--雷达_300CR(1)

型号	RD-300	RD-300-R

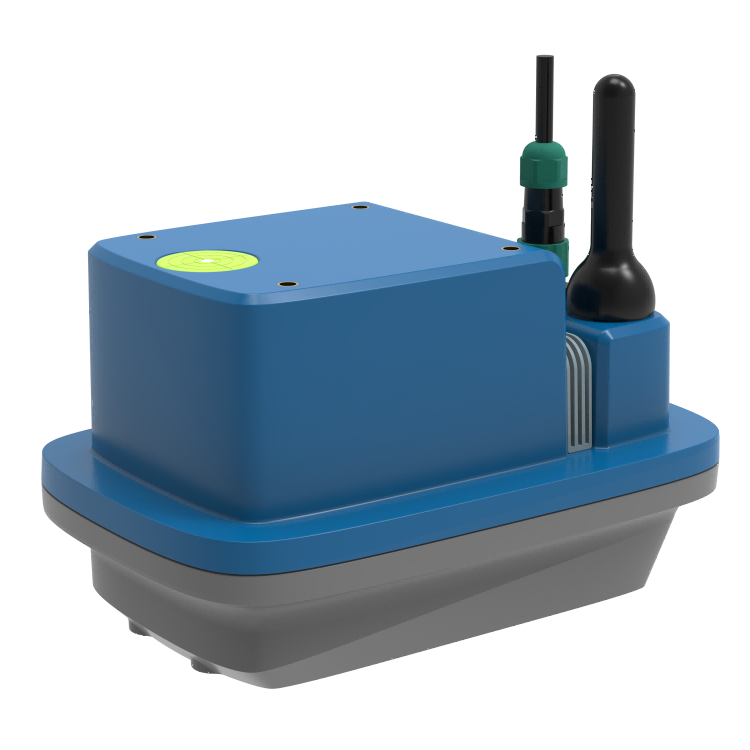

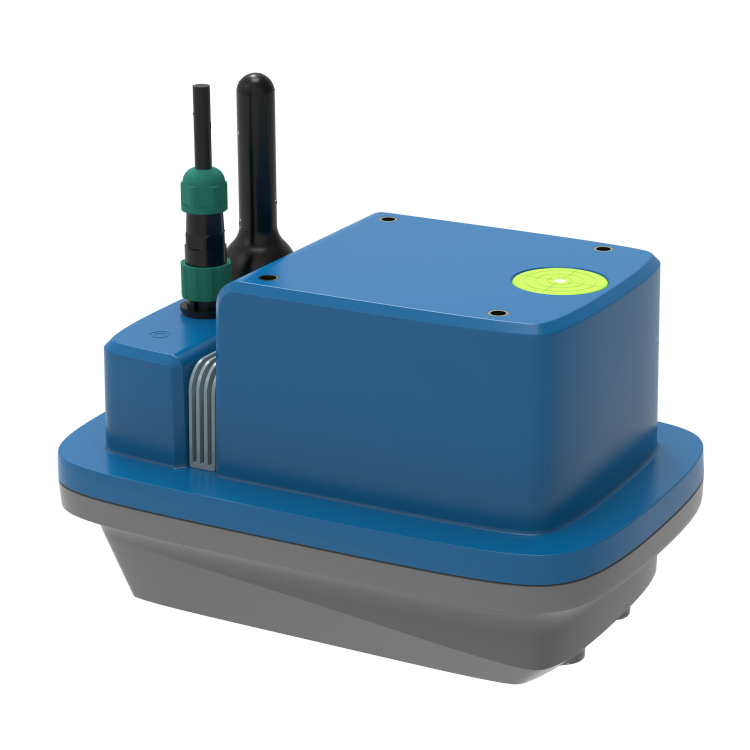

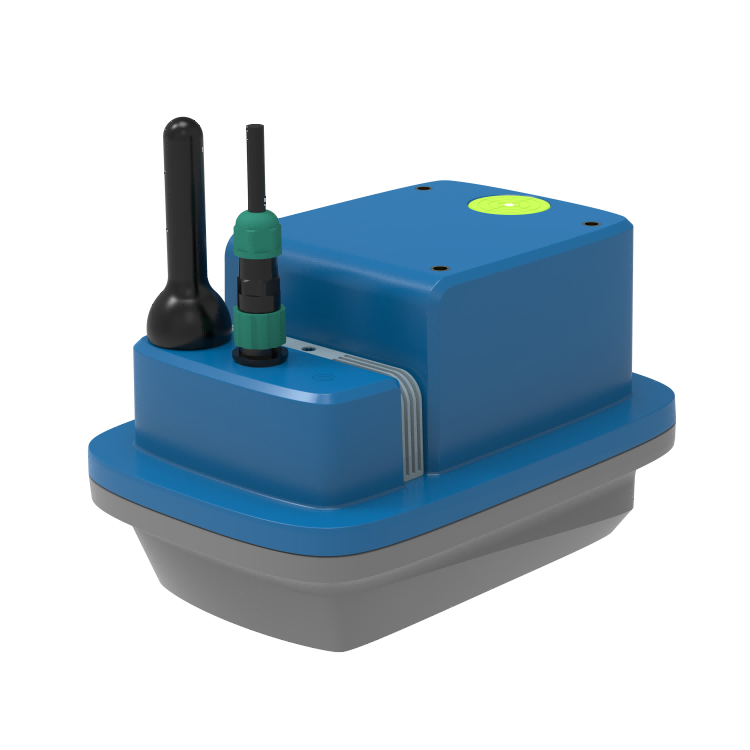

外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制
