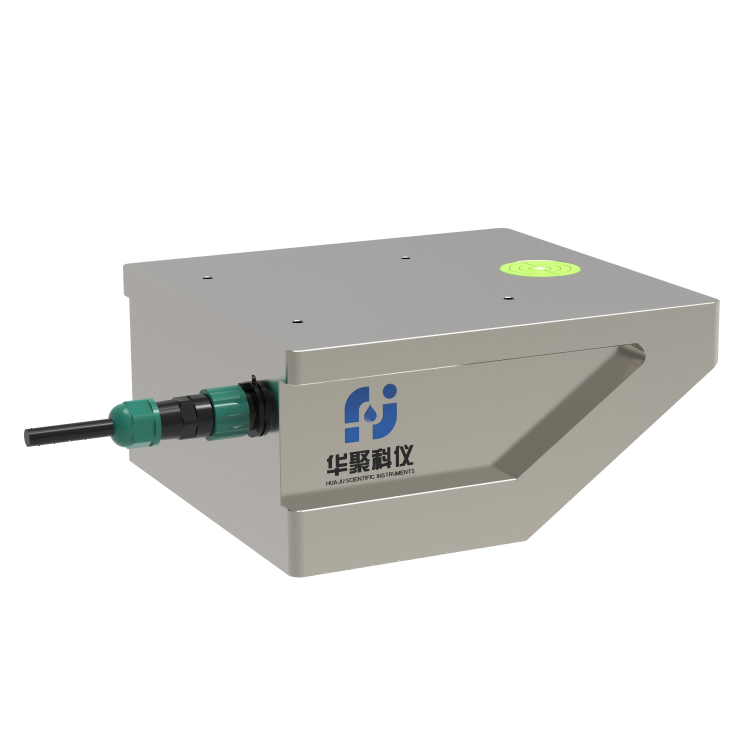

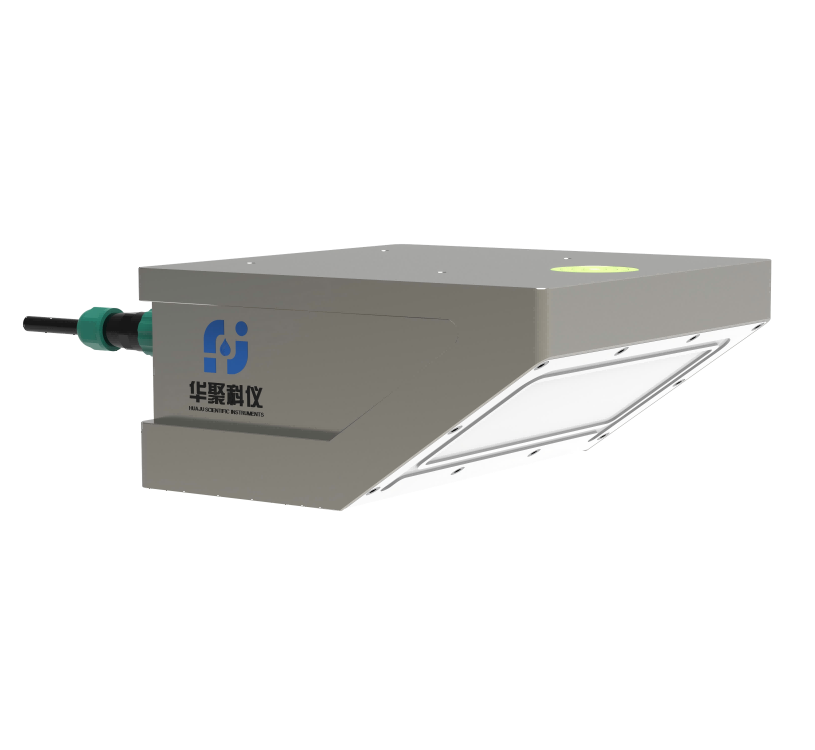

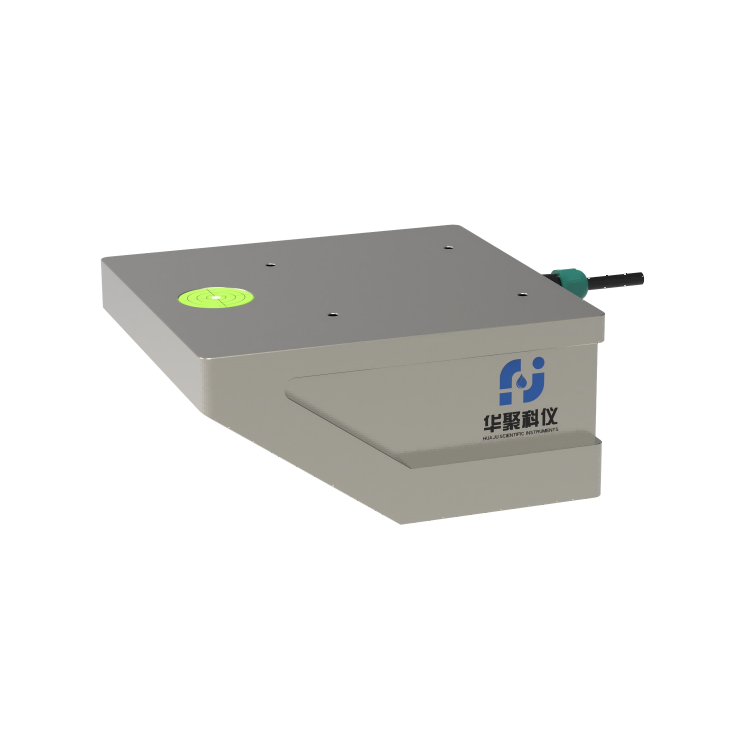

RD-600/RD-600-R(内置RTU)
雷达流量计/一体化雷达流量计

RD-600雷达流量计是深圳市华聚科学仪器有限公司自主研发、设计的一款非接触式一体式流量监测设备，可实现河流、明渠、水库、排污管网、防汛预警等场合的水位、流速、流量非接触式实时测量。

尺寸（mm）：174×166×80
测速范围（m）：0.03~20m/s
测速精度：±0.01m/s， ±2%FS

资料下载

产品简介产品特点技术参数安装方式应用领域应用场景

产品简介
—

RD-600雷达流量计为深圳市华聚科学仪器有限公司自主研发、设计的一款非接触式一体式流量监测设备，可实现河流、明渠、水库、排污管网、防汛预警等场合的水位、流速、流量非接触式实时测量。根据内置的软件算法，计算并输出瞬时断面流量及累计流量，同时可以输出流速、水位，轻松对接数据库平台，并在云平台上查看测量信息。支持数字（RS485、RS232）或者模拟（4-20mA）的方式传输接口，具有功耗低、体积小巧、可靠性高、操作简单、维护方便等特点，测量过程不受温度、气压、泥沙、灰尘、河流污染物、水面漂浮物、空气等环境因素的影响。

该系列流量计还可以选配内置 RTU功能，通过内置的无线通讯单元直接将现场数据上传到云端平台，并可远程调试和对设备程序升级。具有集成度高、体积小、安装方便、维护量小的特点。

产品特点
—

适用于多种测量条件，可以输出流速、水位、流量的测量数据；

可支持SL651、SZY206、MQTT、HJ212、HTTP 及其它定制协议；

集成 RTU 功能，数据直接上传服务器，简化系统集成难度；

适用梯形、圆形、U型等多种断面，断面参数设置方式简单方便；

不用去现场，就可以远程调参、升级、维护，大大降低了维护成本；

内置低功耗蓝牙，可直接通过手机APP现场调试和设置参数，无需电脑连接；

方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件；

非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响，具备防雨模式；

可扩展阵列式多点测流，配置一套流量计和多套流速仪，通过流量计内部算法拟合，实现对宽断面的流量测量。

技术参数
—

官网产品技术参数--雷达_600H-ok(尺寸)

型号	RD-300	RD-300-R
外观图
尺寸	215×144×126(mm)
外壳材质	防紫外线ASA
测量范围(m)	15/40m/70m/110m
盲区	20cm（默认）
测量精度	±3mm， ±0.05%FS
分辨率	1mm
角度传感器精度	±0.1 °
雷达天线	平面微带阵列天线
测量持续时间	0-180s可设定
测量间隔	1-18000s可调
雷达频率	24GHz/80GHz
波束角	11 °/8 °
蓝牙调参	蓝牙标准 4.2以上,发射功率 +8dBm,接收灵敏度 -95dBm at0.1%BER
数字接口	RS485(默认）/RS232（选配）/SDI12(选配)/MODBUS协议
模拟输出	4-20mA(可选)
工作温度	-35℃-70℃
存储温度	-40℃-70℃
防护等级	IP68
防雷等级	6KV
工作电压	7-32VDC（默认）5.5-32VDC（可选）
工作电流 (@DC12V	工作模式≤35mA；休眠模式≤1mA	工作模式： ≤40mA 数据上传： ≤60mA 休眠状态： ≤1mA
RTU上传周期	不适用	5分钟-24小时，可设定
无线传输	不适用	4G（默认)/NB-IOT/LORA
发射功率	不适用	≤24dBm
接收灵敏度	不适用	≤110dBm
Sim卡	不适用	内置
天线	不适用	棒状，引线（可选）
无线传输协议	不适用	SL651 (默认)/SZY206/MQTT/其他定制

安装方式
—

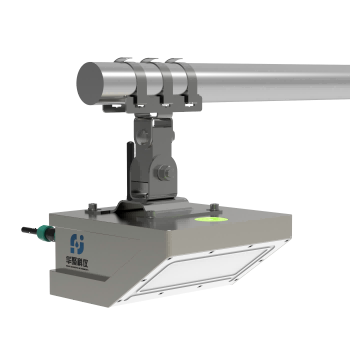

立杆横臂抱箍安装

应用领域
—

江河、湖泊、潮汐、水库闸口、生态下泄流量、灌渠等流速、水位或流量测量；

辅助水处理作业，如城市供水、排污监测等；

流量计算、入水排水流量监测等。

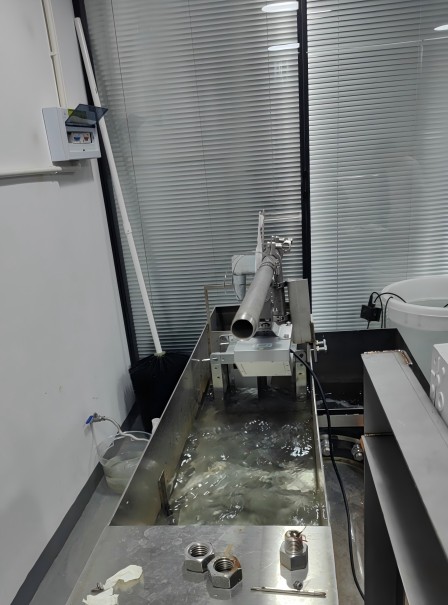

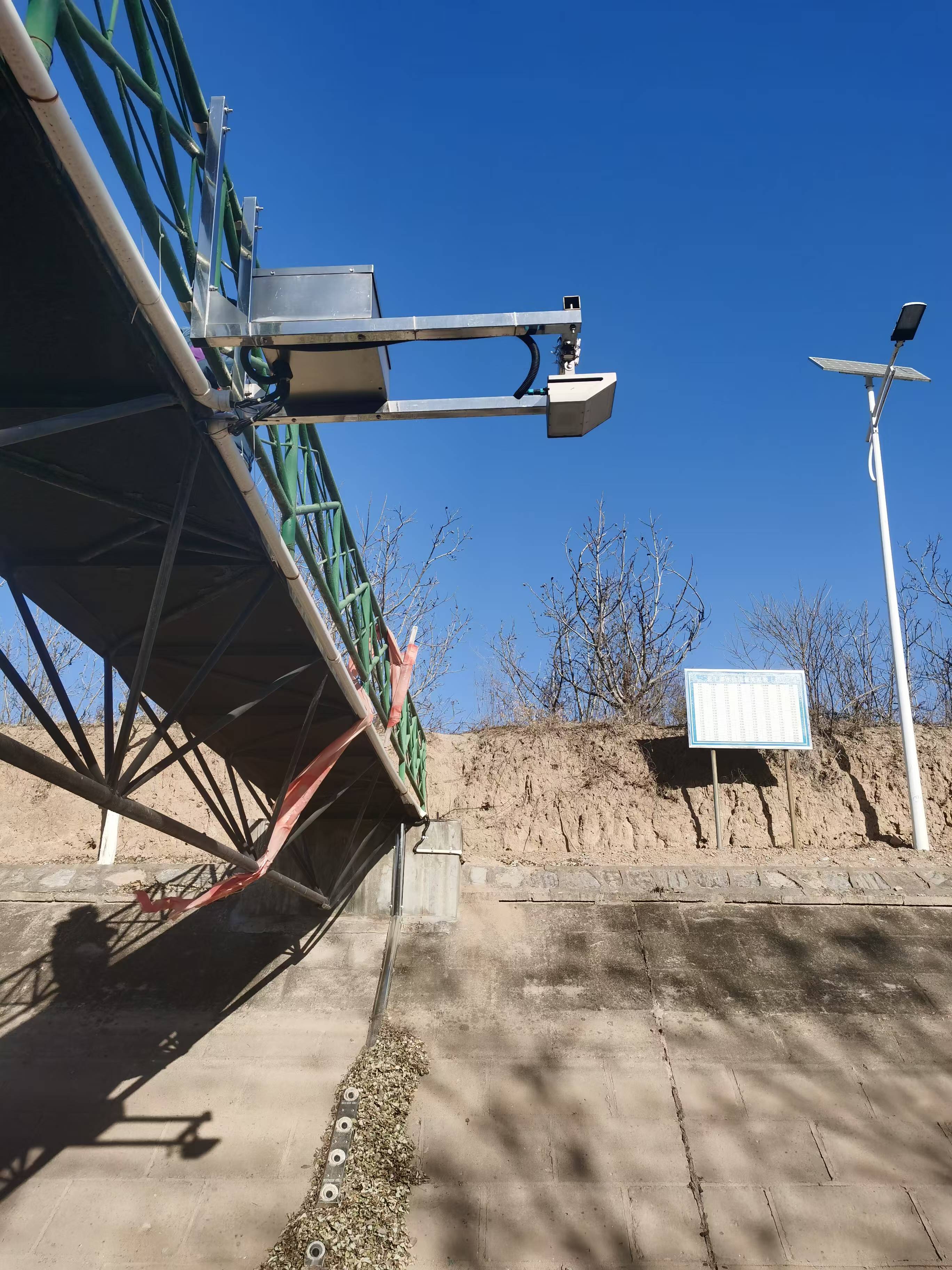

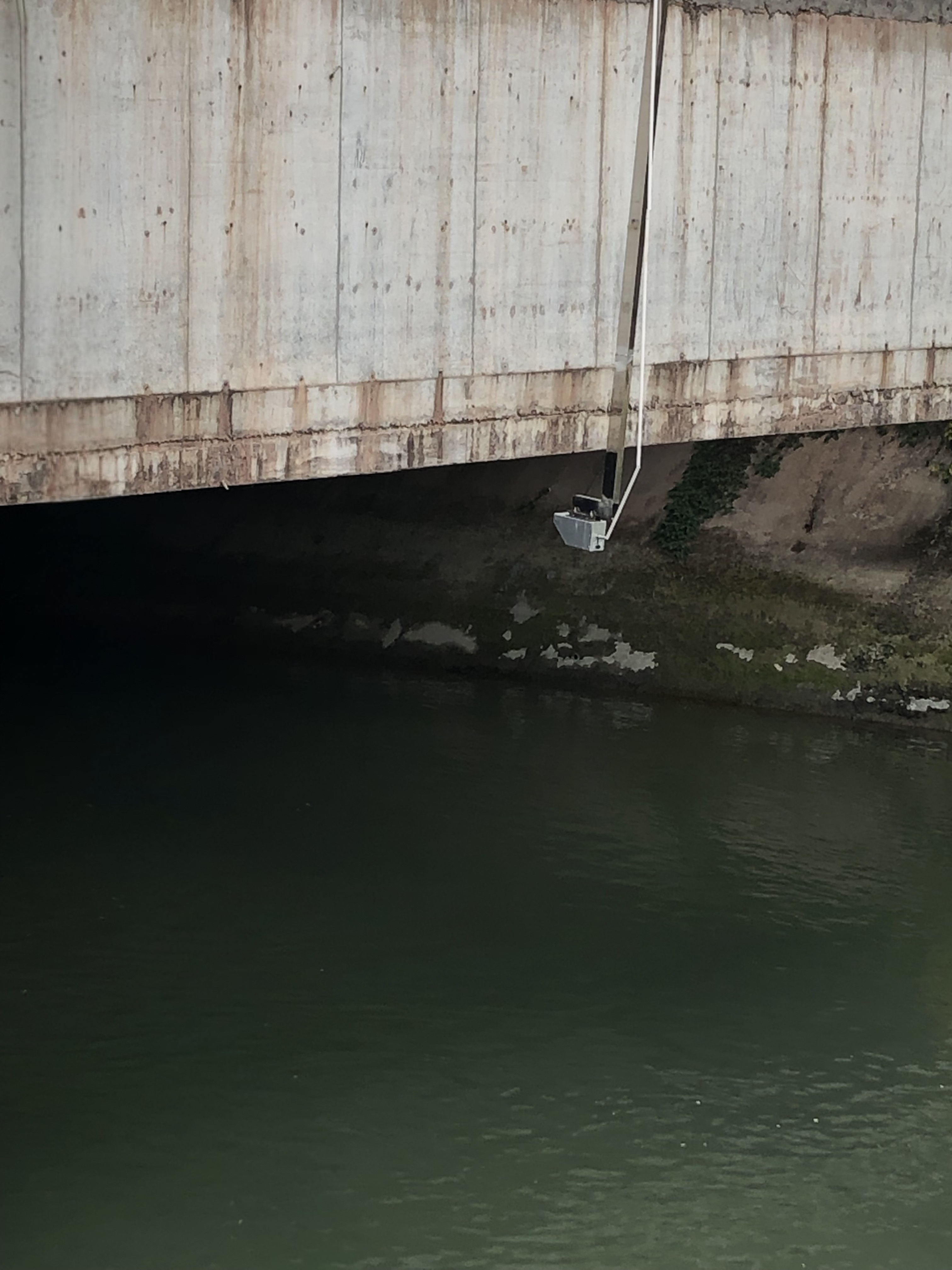

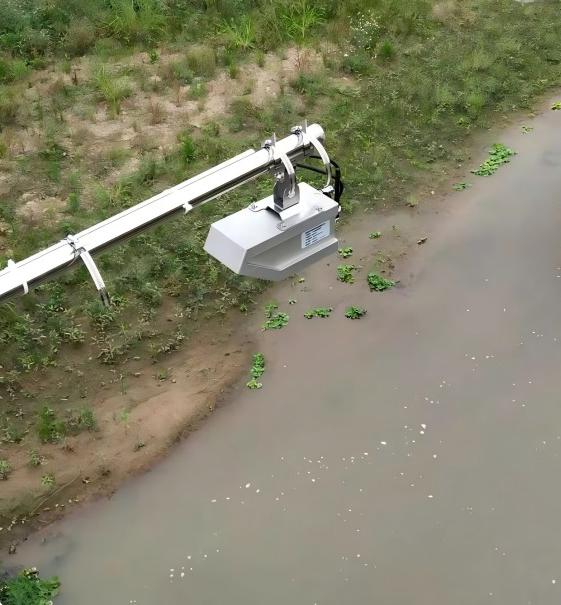

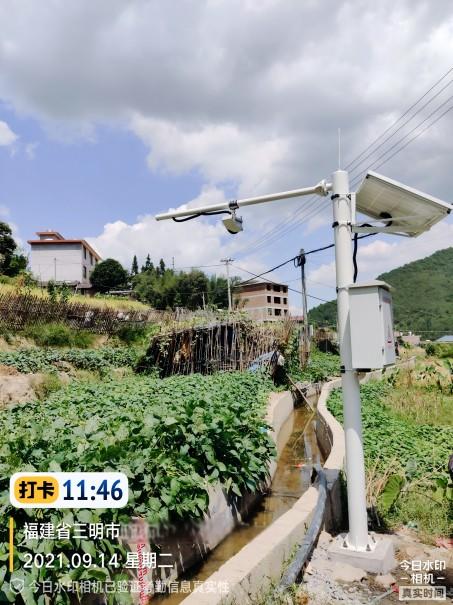

应用场景
—
